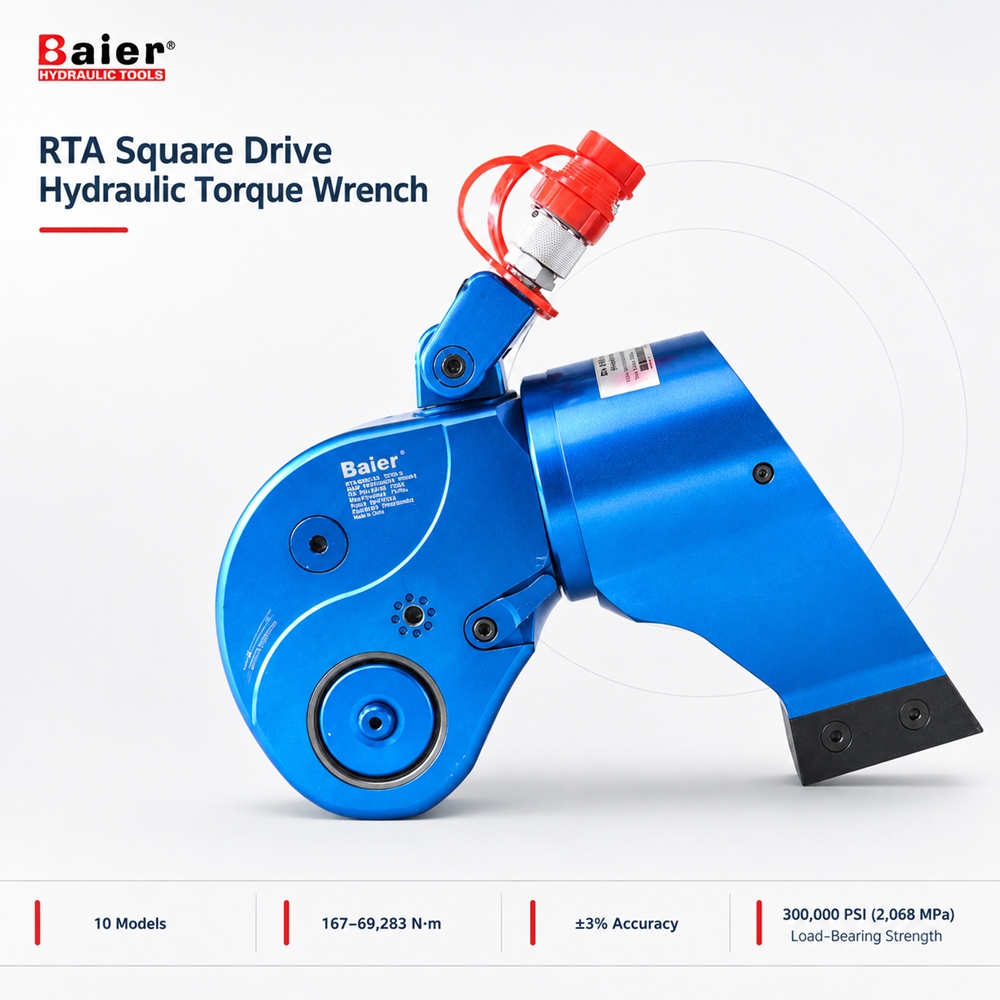

سلسلة هيئة الطرق والمواصلات
Baier
RTA
ملخص
تم تصميم سلسلة Baier RTA للتحكم في إحكام وفك الوصلات الصناعية المُثبتة بمسامير. تغطي عشرة نماذج 167–69,283 نيوتن متر عبر السلسلة، مع محركات مربعة خاصة بالطراز من 3/4 إلى 2 1/2 بوصة ونطاقات الترباس المدرجة في الكتالوج من M16 إلى M150.
دقة عزم الدوران ±3%: يدعم التثبيت القابل للتحكم القابل للتكرار عند استخدام النموذج الصحيح وإعدادات الضغط وإجراءات التشغيل.
تشغيل 700 بار / 10000 رطل لكل بوصة مربعة: يعمل مع مضخة هيدروليكية عالية الضغط ونظام خرطوم متوافق.

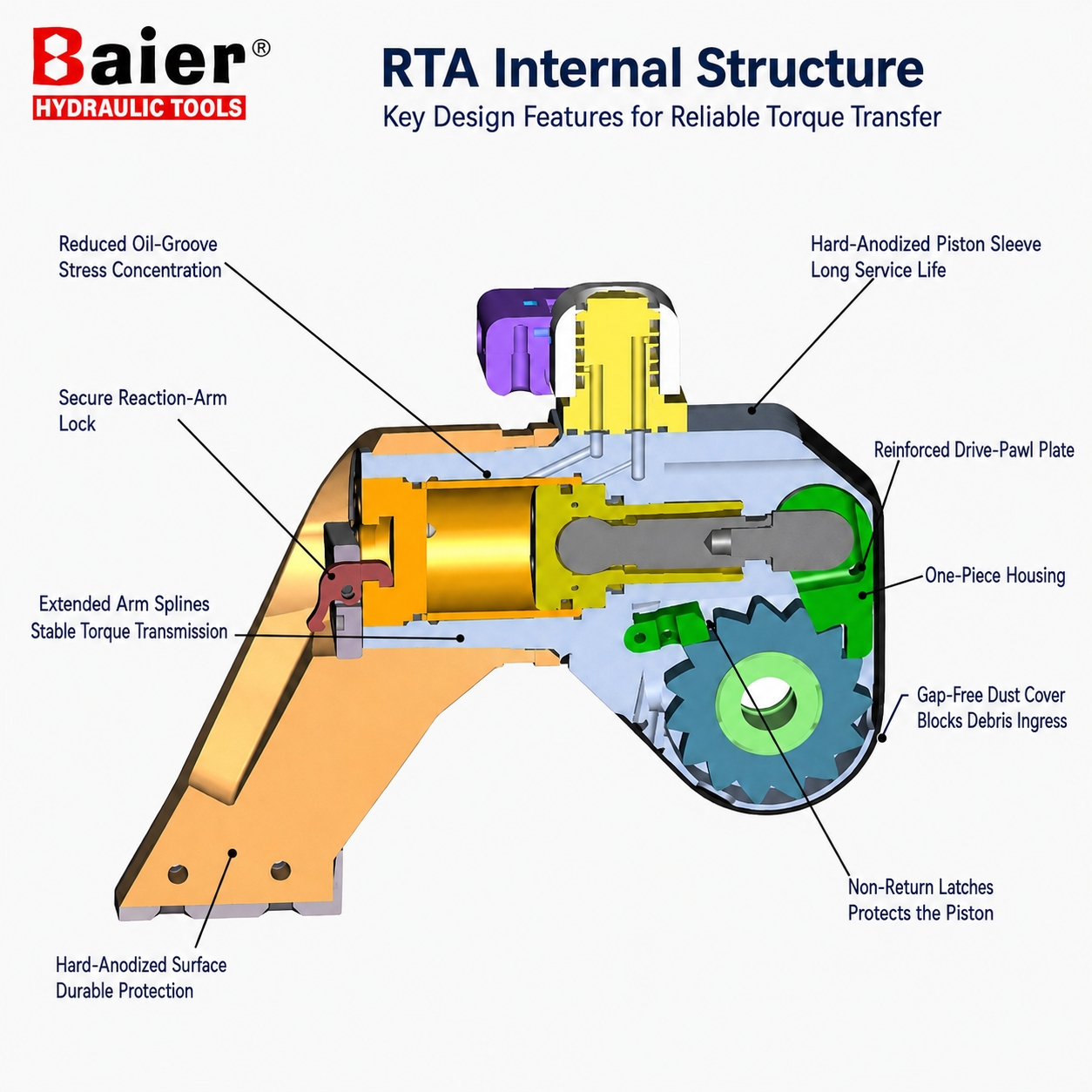

هيكل من سبائك Al-Ti متكامل: يجمع بين القوة العالية والبنية خفيفة الوزن للتعامل الصناعي.

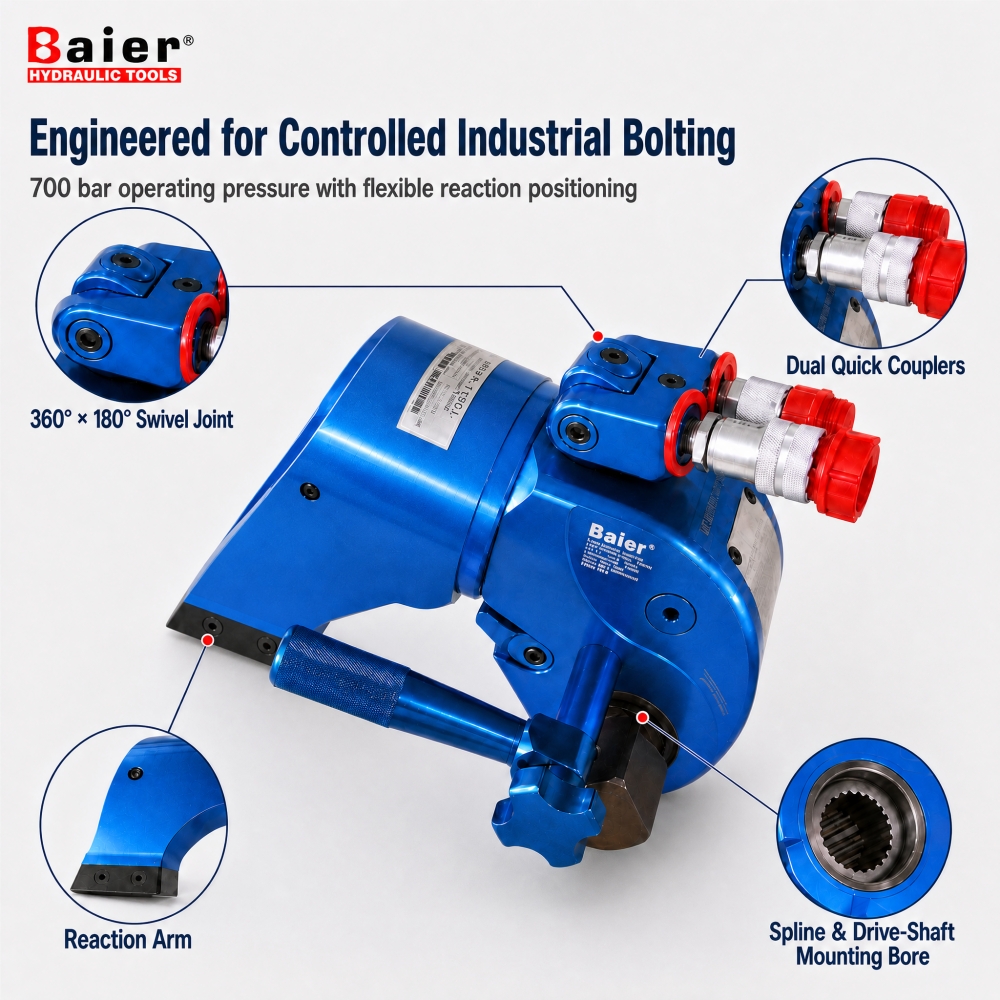

ذراع رد فعل قابل للتعديل بدقة 360 درجة: يدعم تحديد المواقع مقابل نقطة رد فعل صلبة مناسبة.
تركيب أنابيب زيت قابل للدوران 360 درجة × 180 درجة: يسمح بتوجيه خرطوم أكثر مرونة حول المعدات القريبة.
محرك مربع قابل للتبديل: تدعم أحجام محرك الأقراص المعتمدة على الطراز متطلبات المقبس والمسامير المختلفة.
المعالجة السطحية المضادة للتآكل: تدعم العمل في البيئات الصناعية الصعبة.
مرجع الإعداد على الأداة: يتم توفير جدول مقارنة الضغط إلى عزم الدوران محفور بالليزر على لوحة الغطاء.
متطلبات النظام: لا يمكن أن يعمل مفتاح الربط بشكل مستقل. مطلوب مضخة هيدروليكية متوافقة ونظام خرطوم.
تحديد
مسلسل | هيئة الطرق والمواصلات |
|---|---|
عدد النماذج | 10 |
تغطية عزم الدوران سلسلة | 167–69,283 ن.م |
تغطية نطاق كتالوج الترباس | م16-م150 |
دقة عزم الدوران | ±3% |
الحد الأقصى لضغط العمل | 700 بار / 10000 رطل لكل بوصة مربعة |
نطاق القيادة | 3/4–2 1/2 بوصة، حسب الطراز |
نموذج | نطاق عزم الدوران (نيوتن · م) | نطاق بولت | يقود | وزن |
|---|---|---|---|---|
RTA02 | 167-1،767 | م16-م36 | 3/4 بوصة / 19 ملم | 2.0 كجم |
RTA05 | 436-4336 | م22-م48 | 1 بوصة / 25 ملم | 4.2 كجم |
RTA08 | 746-7426 | م27 – م56 | 1 1/2 بوصة / 38 ملم | 7.0 كجم |
RTA11 | 1,017-10,435 | م30-م64 | 1 1/2 بوصة / 38 ملم | 9.1 كجم |
RTA16 | 1,513–15,098 | م36-م72 | 1 1/2 بوصة / 38 ملم | 13.1 كجم |
RTA20 | 1,945–19,413 | م39-م85 | 2 1/2 بوصة / 64 ملم | 19.5 كجم |
RTA28 | 2,516–26,453 | م42-م90 | 2 1/2 بوصة / 64 ملم | 25.0 كجم |
RTA36 | 3,315–34,652 | M48-M100 | 2 1/2 بوصة / 64 ملم | 31.0 كجم |
RTA50 | 4762-47453 | م64-م120 | 2 1/2 بوصة / 64 ملم | 45.0 كجم |
RTA70 | 6,955–69,283 | م76-م150 | 2 1/2 بوصة / 64 ملم | 68.5 كجم |

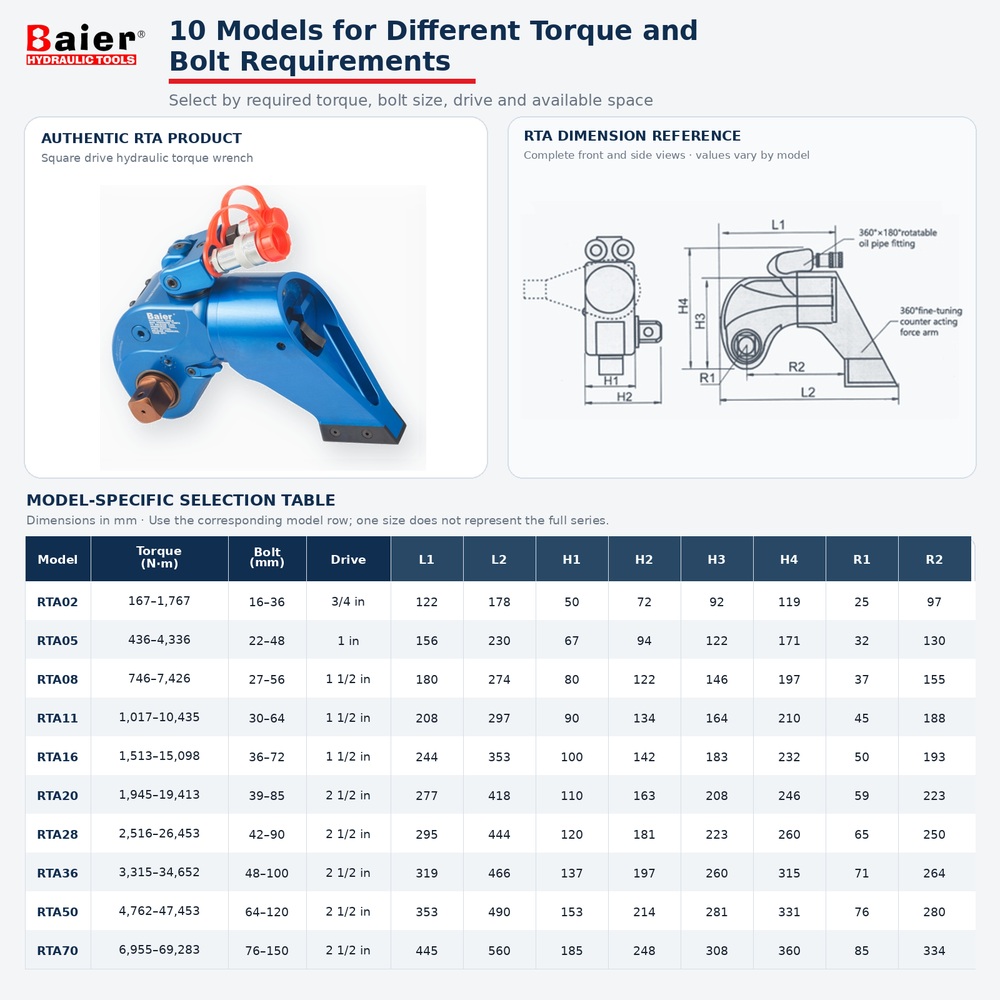

نموذج | L1 | L2 | H1 | H2 | ح3 | H4 | ر1 | R2 |
|---|---|---|---|---|---|---|---|---|
RTA02 | 122 | 178 | 50 | 72 | 92 | 119 | 25 | 97 |
RTA05 | 156 | 230 | 67 | 94 | 122 | 171 | 32 | 130 |
RTA08 | 180 | 274 | 80 | 122 | 146 | 197 | 37 | 155 |
RTA11 | 208 | 297 | 90 | 134 | 164 | 210 | 45 | 188 |
RTA16 | 244 | 353 | 100 | 142 | 183 | 232 | 50 | 193 |
RTA20 | 277 | 418 | 110 | 163 | 208 | 246 | 59 | 223 |
RTA28 | 295 | 444 | 120 | 181 | 223 | 260 | 65 | 250 |
RTA36 | 319 | 466 | 137 | 197 | 260 | 315 | 71 | 264 |
RTA50 | 353 | 490 | 153 | 214 | 281 | 331 | 76 | 280 |
RTA70 | 445 | 560 | 185 | 248 | 308 | 360 | 85 | 334 |

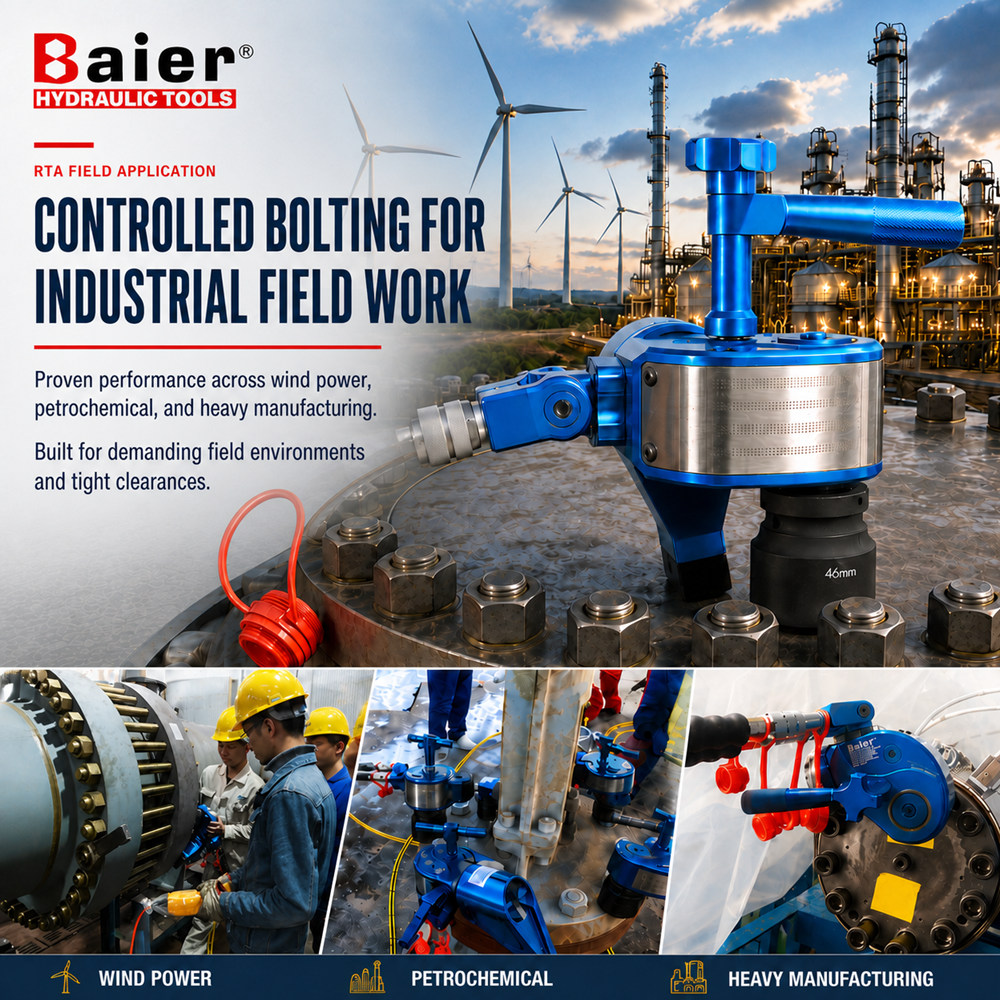

التطبيقات
تدعم سلسلة RTA عملية الشد والفك التي يمكن التحكم فيها ضمن حدود عزم الدوران والمسمار والقيادة والأبعاد المقدرة للنموذج المحدد.
حدد النموذج حسب عزم الدوران المطلوب وحجم التثبيت والخلوص المتاح ونقطة التفاعل لمهام تركيب وصيانة طاقة الرياح.
تدعم مجموعة RTA عملية ربط وفك مسامير الشفة التي يمكن التحكم فيها حيث يمكن وضع الأداة المحددة بنقطة تفاعل آمنة.
يمكن اختيار نماذج RTA للتحكم في تشديد وفك الوصلات الثقيلة في معدات التعدين.
تعتمد الملاءمة على عزم الدوران المطلوب، وحجم الترباس والمقبس، وحالة الوصلة، وخلوص العمل، وهندسة التفاعل، وتوافق النظام الهيدروليكي.

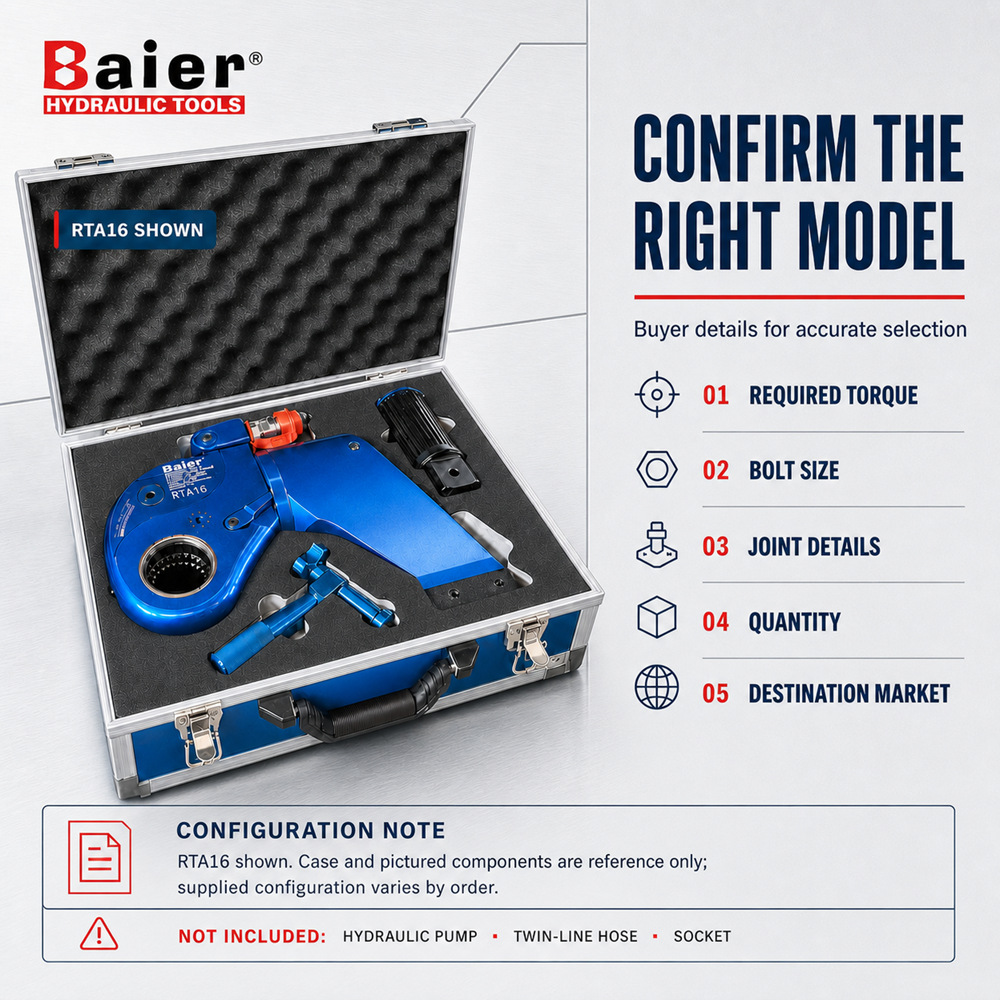

الاختيار والتكوين
اختر النموذج حسب عزم الدوران المطلوب أولاً. ثم تحقق من حجم الترباس ومتطلبات المحرك والمقبس وأبعاد مفتاح الربط والخلوص المتاح ونقطة التفاعل الصلبة.
مطلوب تشديد أو تخفيف عزم الدوران
حجم الترباس أو الجوز وهندسة التثبيت
رسم مشترك أو صور واضحة بالأبعاد
متاح خلوص شعاعي وارتفاع
موقف نقطة رد الفعل الآمن
نوع محرك الأقراص والمقبس المطلوب
سوق الكمية والوجهة
وثائق المشروع المطلوبة
اختيار الفك: يوصي الكتالوج بمفتاح ربط بقدرة عزم دوران لا تقل عن 150% من عزم ربط المسمار من أجل الفك وإزالة المسمار.
مضخة هيدروليكية متوافقة
خراطيم هيدروليكية متوافقة

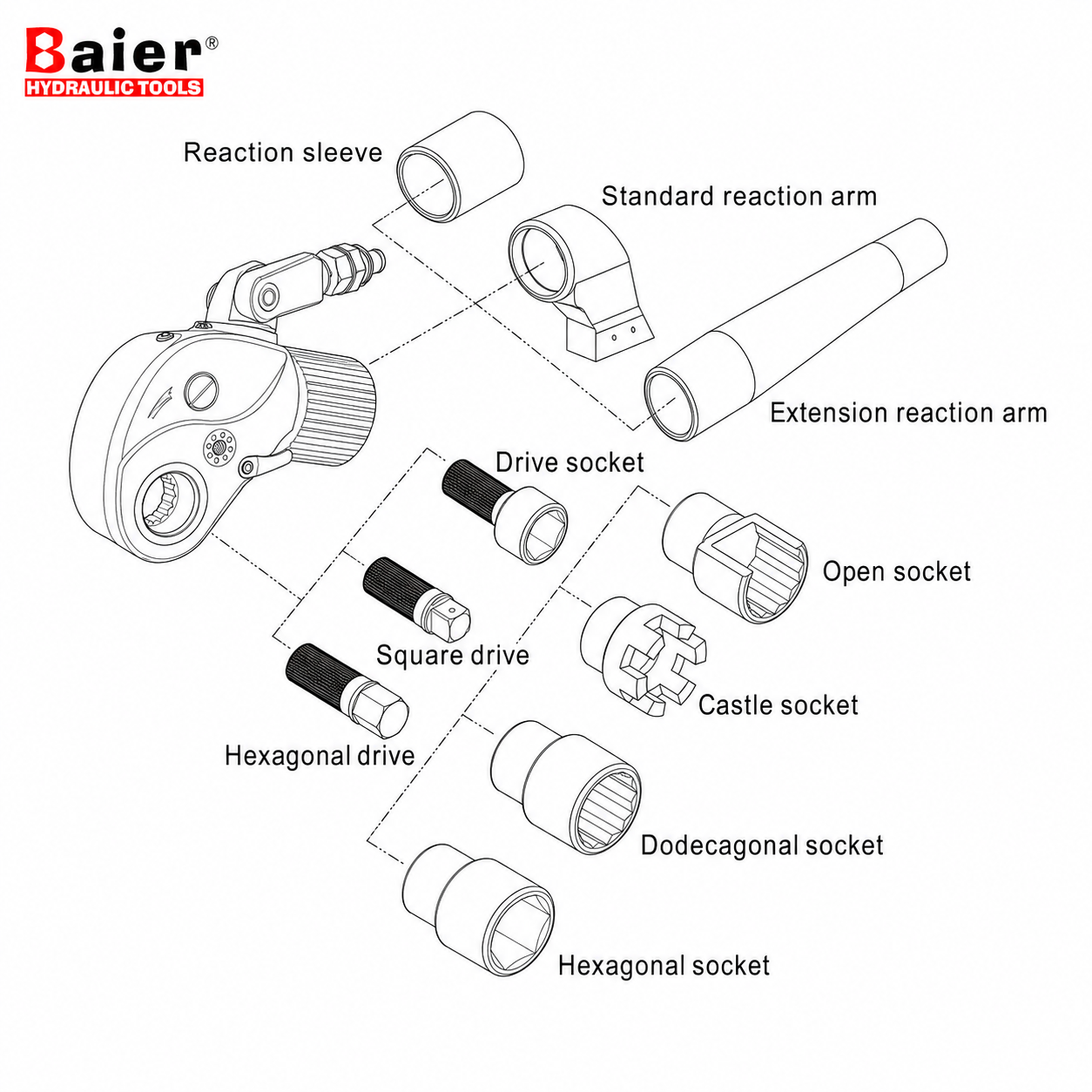

المقبس
تتوفر محركات سداسية مخصصة بمواصفات خاصة، وتخضع للتأكيد الفني.
يجب تأكيد قارنات التوصيل ومكونات التفاعل الخاصة وحقيبة الحمل والأدوات وقطع الغيار والملحقات الأخرى المصورة في عرض الأسعار.
التعليمات
تغطي سلسلة النماذج العشرة 167–69,283 نيوتن متر عبر نطاق طرازات الكتالوج.
تعمل سلسلة RTA بأقصى ضغط عمل يبلغ 700 بار / 10000 رطل لكل بوصة مربعة.
توفر سلسلة RTA دقة عزم الدوران بنسبة ±3%.
ابدأ بعزم دوران العمل المطلوب. ثم قم بتأكيد حجم الترباس ومتطلبات المحرك المربع والمقبس والأبعاد والخلوص المتاح ونقطة التفاعل.
لا. يلزم وجود مضخة هيدروليكية متوافقة وخراطيم هيدروليكية ومقبس للتشغيل ولكنها غير متضمنة.
نعم. تدعم السلسلة عملية الشد والفك التي يمكن التحكم فيها ضمن النطاق المقدر للنموذج المحدد عند استخدام ترتيب التفاعل الصحيح وإجراءات التشغيل.
نعم. تتوفر محركات سداسية مخصصة بمواصفات خاصة، وتخضع للتأكيد الفني.
أرسل عزم الدوران المطلوب وحجم الترباس والرسم المشترك أو الصور والتخليص المتاح والكمية وسوق الوجهة ومتطلبات التكوين.
