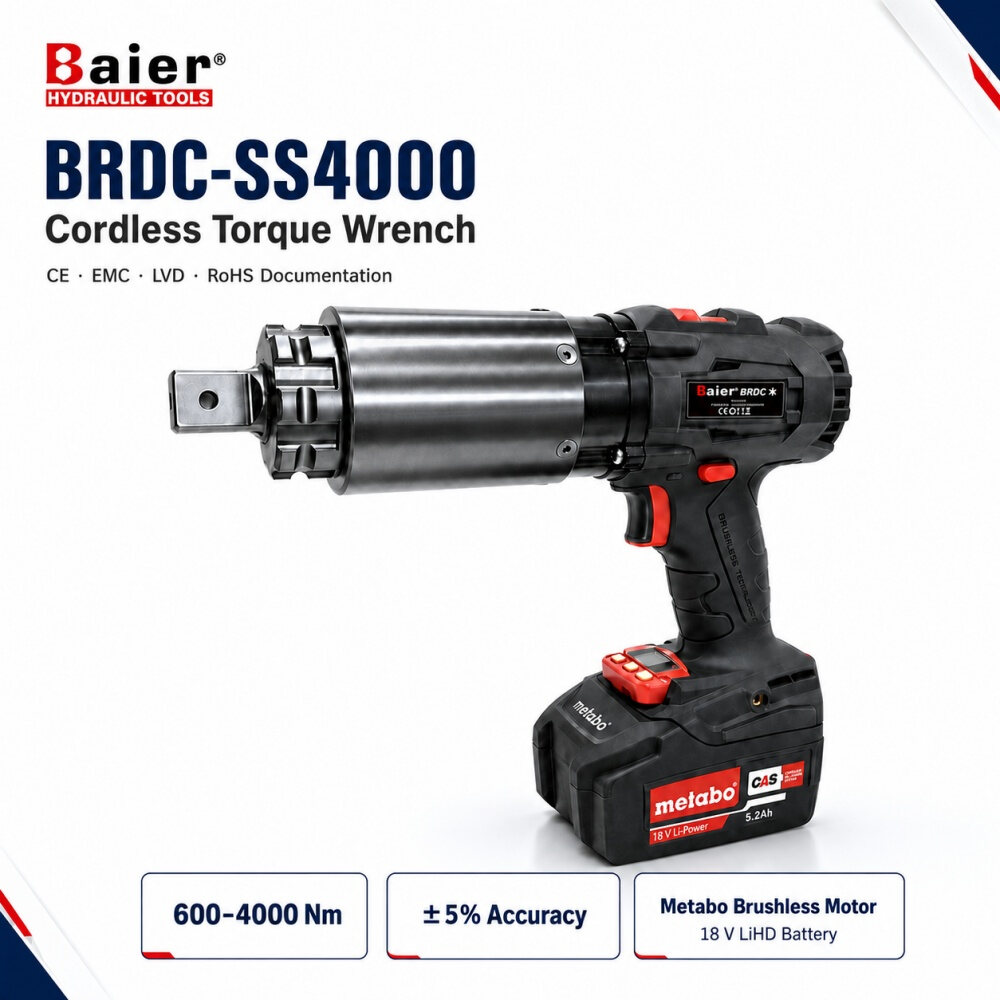

BRDC-SS4000 مفتاح عزم الدوران اللاسلكي لصيانة توربينات الرياح

وصف قصير

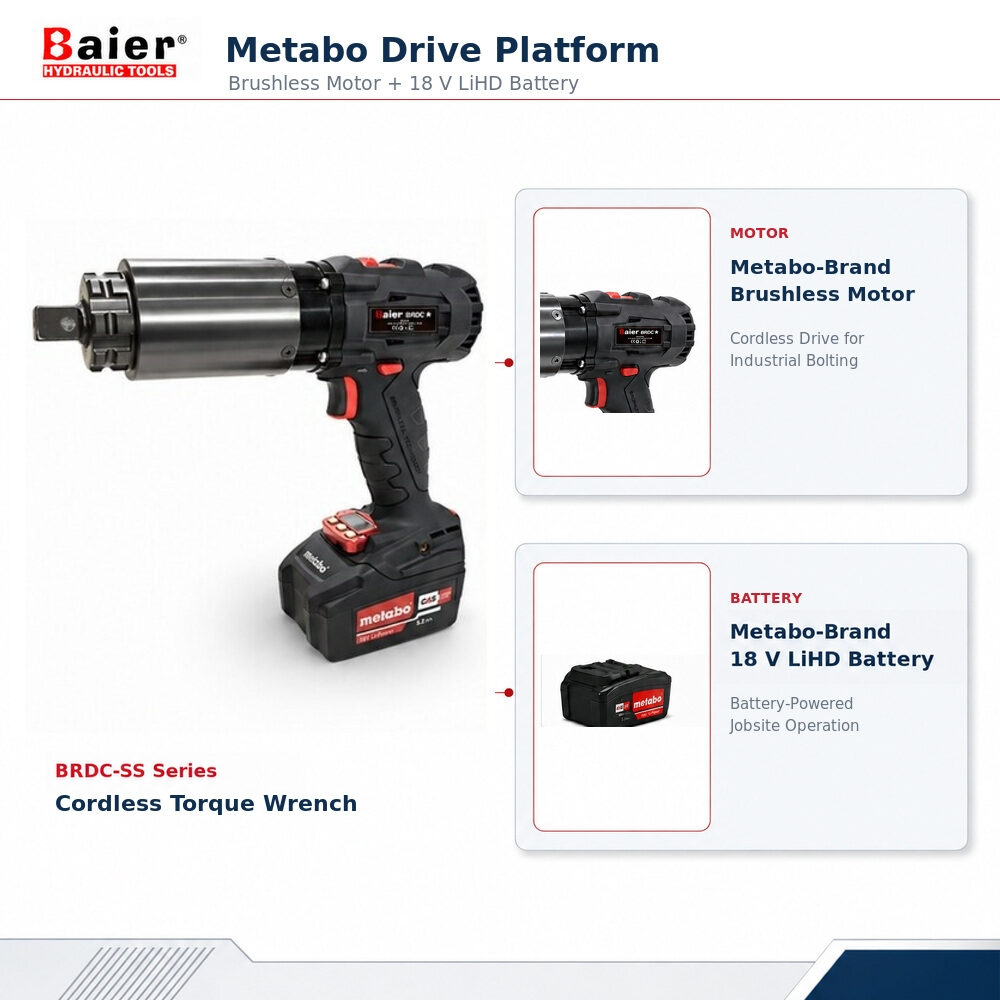

إن Baier BRDC-SS4000 عبارة عن مفتاح عزم دوران لاسلكي يمكن التحكم فيه وغير قابل للصدمات لمهام مختارة لتجميع توربينات الرياح وصيانتها. يوفر 600-4000 نيوتن متر من خلال محرك مربع 1 بوصة بدقة عزم دوران ±5% وقابلية تكرار ±2%. يدعم محركها بدون فرش من ماركة Metabo وبطارية Metabo 18 V LiHD عمليات التثبيت المرتفعة والبعيدة ومنطقة الكنة بدون كابل طاقة خارجي أو مضخة هيدروليكية أو خرطوم.

أربع نقاط بارزة في الواجهة الأمامية

CTA الأساسية

طلب اختيار النموذج

لماذا يناسب مهام ربط توربينات الرياح المحددة

الوصول اللاسلكي

يمكنك العمل في المناطق المرتفعة والنائية دون توجيه كابل طاقة خارجي أو خرطوم هيدروليكي أو مضخة إلى نقطة الربط.

إخراج عزم الدوران المتحكم فيه

إعداد عزم الدوران الرقمي، ودقة ±5% وقابلية التكرار ±2% يدعمان التحكم في التشديد ضمن نطاق الطراز.

خيارات بيانات المشروع

يمكن للتكوينات المدعومة تخزين سجلات التشديد وإضافة اتصال Wi-Fi أو Bluetooth أو 4G لمتطلبات بيانات المشروع.

مطابقة نقطة رد الفعل

يمكن تقييم أذرع التفاعل القياسية والمخصصة وفقًا للهندسة المشتركة والمساحة المتاحة ونقطة التفاعل الحقيقية.

مذكرة اختيار النموذج

بالنسبة   للتشغيل المتكرر الروتيني، يجب أن يظل عزم الدوران المحدد عند   أو أقل من 80% تقريبًا من الحد الأقصى للطراز - حوالي 3200 نيوتن متر لـ   BRDC-SS4000.

قسم تطبيقات توربينات الرياح

تطبيقات توربينات الرياح النموذجية

·       تركيب وصيانة معدات الكنة

·       ربط علبة التروس وسرير المولد

·       المحور المحدد واتصالات تحمل

·       مثبتات نظام الانعراج المختارة

·       استبدال المكونات والصيانة المجدولة

·       العمل الميداني المرتفع حيث تمنع الكابلات أو الخراطيم الخارجية الوصول

البيانات الفنية

أقسام الميزة

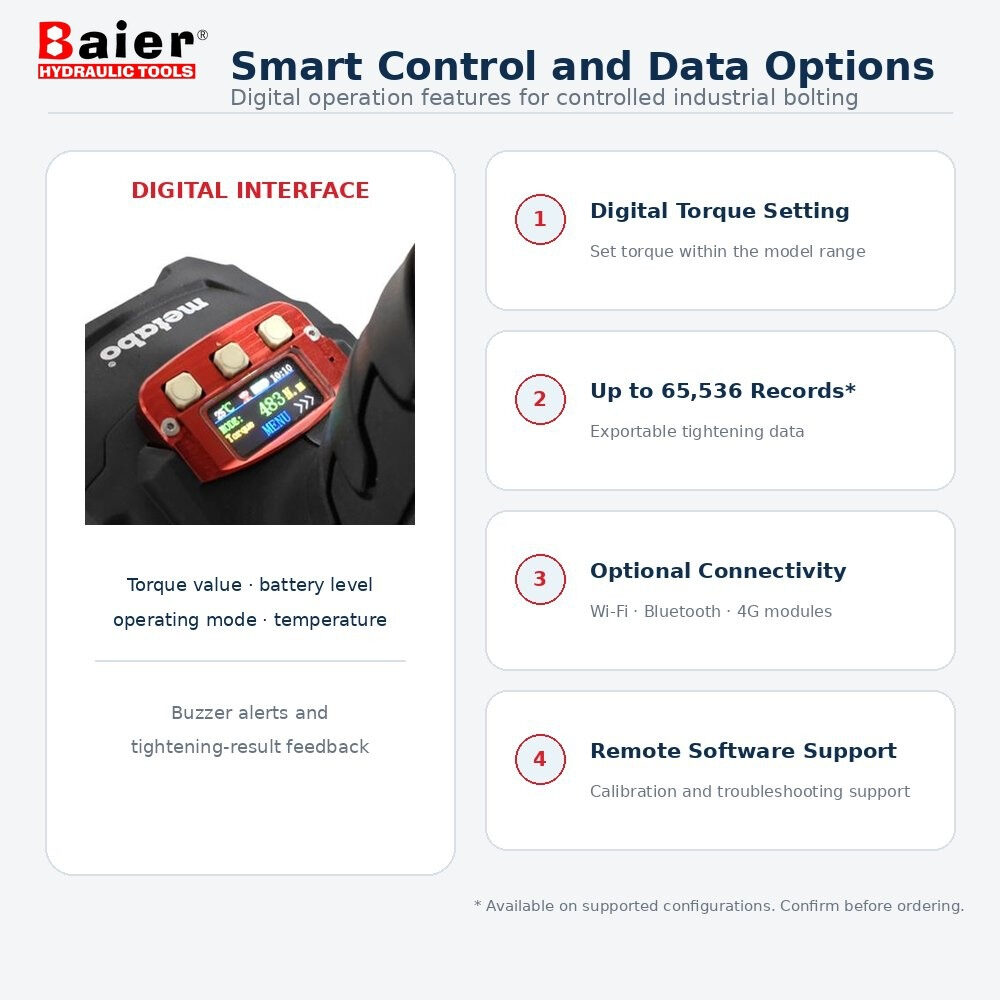

التحكم الرقمي وخيارات تشديد البيانات

تعرض الواجهة الرقمية معلومات التشغيل بما في ذلك قيمة عزم الدوران ومستوى البطارية ووضع التشغيل ودرجة الحرارة. تعمل التنبيهات الجرارة وملاحظات نتيجة الربط على دعم المشغل أثناء دورة الشد.

يعتمد تخزين البيانات وتصديرها ودعم البرامج عن بعد ووحدات الاتصال على التكوين. قم بتأكيد الوظائف المطلوبة قبل الطلب.

خيارات ذراع التفاعل لمشاريع توربينات الرياح

يجب أن تتطابق هندسة ذراع التفاعل مع نقطة الدعم الحقيقية ومساحة التشغيل المتاحة. يمكن لشركة Baier تقييم الخيارات القياسية المنحنية، والنوع Z، والقوة المزدوجة، والأربع نقاط، والذراع المنزلقة، بالإضافة إلى الهندسة المخصصة للمشاريع المؤكدة.

قم بتوفير صور أو رسومات مشتركة وحجم التجويف والخلوصات المحيطة ونقطة التفاعل المقترحة قبل الانتهاء من الذراع.

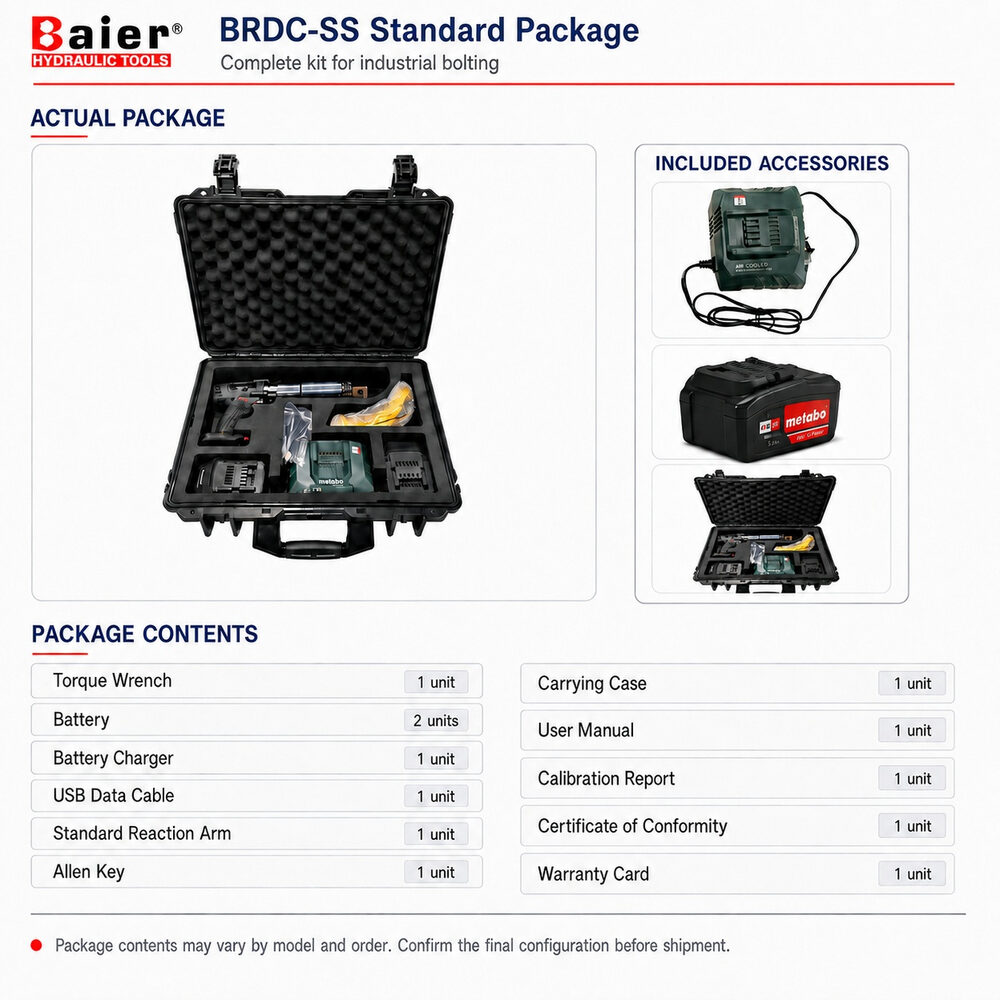

9. الحزمة القياسية

·       مفتاح عزم الدوران - وحدة واحدة

·       البطارية - 2 وحدة

·       شاحن البطارية - 1 وحدة

·       كابل بيانات USB - وحدة واحدة

·       ذراع التفاعل القياسي - وحدة واحدة

·       مفتاح ألين - وحدة واحدة

·       حقيبة حمل - وحدة واحدة

·       دليل المستخدم - 1 وحدة

·       تقرير المعايرة – وحدة واحدة

·       شهادة المطابقة – وحدة واحدة

·       بطاقة الضمان - وحدة واحدة

قد تختلف محتويات العبوة حسب الطراز والتكوين والطلب. تأكيد قائمة التعبئة النهائية قبل الشحن.

التوثيق ودعم المشاريع

تحدد وثائق المطابقة EMC وLVD وRoHS المقدمة بشكل مباشر BRDC-SS4000 مع BRDC-SS800 وBRDC-SS2000. يدرج التحقق المنفصل من المطابقة BRDC-SS4000 ضمن أنواع المنتجات التي تم تقييمها وفقًا للمعايير المتعلقة بتوجيهات الماكينات.

صورة التوثيق لتحميل الصفحة

CTA لاختيار النموذج

للتأكد من تطابق BRDC-SS4000 مع وصلة توربينات الرياح، اطلب المعلومات التالية:

·       عزم الربط المطلوب وإجراءات الربط المعتمدة

·       حجم الترباس والمقبس

·       مكون توربينات الرياح أو موضع الاغلاق

·       نقطة التفاعل المتاحة والتخليص المحيط بها

·       صور التطبيق أو الرسومات

·       وظائف تسجيل البيانات أو الاتصالات المطلوبة

إذا كان عزم الدوران الطبيعي للمشروع أعلى من 3200 نيوتن متر تقريبًا، فسوف تقوم شركة Baier بتقييم حل عزم الدوران اللاسلكي أو الكهربائي أو الهيدروليكي ذو السعة الأعلى.

زر الحث على اتخاذ إجراء

طلب عرض أسعار

التعليمات

هل BRDC-SS4000 مناسب لكل مسمار توربينات الرياح؟

لا، إنه مخصص للمفاصل المحددة التي يتوافق عزم الدوران وحجم المقبس ونقطة التفاعل ومساحة التشغيل المحددة مع الأداة. يجب أن تتبع مسامير الأساس ووصلات شفة البرج الكبيرة والمفاصل التي تتطلب شدًا هيدروليكيًا الإجراء المعتمد من الشركة المصنعة للتوربين.

ما هو نطاق عزم الدوران لـ BRDC-SS4000؟

نطاق عزم الدوران القابل للتعديل هو 600-4000 نيوتن متر. بالنسبة للعمل الروتيني المتكرر، يجب أن يظل عزم الدوران المستهدف عادةً عند أو أقل من 3200 نيوتن متر تقريبًا.

ما هي مناطق توربينات الرياح التي يمكن تقييمها لهذا النموذج؟

تشمل مجالات التقييم النموذجية معدات الكنة وعلبة التروس وأسرّة المولدات والمحور المحدد والمفاصل المحملة ومثبتات نظام الانعراج المختارة ومهام الصيانة المرتفعة.

هل تشديد البيانات والوظائف اللاسلكية قياسي؟

ليس في كل تكوين يتوفر ما يصل إلى 65,536 سجلًا ووحدات Wi-Fi أو Bluetooth أو 4G في التكوينات المدعومة ويجب تأكيدها قبل الطلب.

هل يمكن تخصيص ذراع التفاعل؟

نعم. يمكن تقييم خيارات ذراع التفاعل القياسية والمخصصة من خلال الرسم المشترك وحجم المقبس والخلوص المتاح ونقطة الدعم الحقيقية.

ما هو مدرج في الحزمة القياسية؟

تشتمل الحزمة النموذجية على مفتاح الربط وبطاريتين وشاحن وكابل بيانات USB وذراع التفاعل القياسي ومفتاح Allen وحقيبة الحمل ودليل المستخدم وتقرير المعايرة وشهادة المطابقة وبطاقة الضمان. يتم تأكيد قائمة التعبئة النهائية لكل طلب.

ما هي المستندات التي تحدد BRDC-SS4000؟

تحدد وثائق المطابقة EMC وLVD وRoHS المقدمة BRDC-SS4000. يدرج التحقق المنفصل من المطابقة أيضًا BRDC-SS4000 بين أنواع منتجاته. يجب تأكيد قابلية التطبيق للتكوين المتوفر وسوق الوجهة.

ما هو الضمان المقدم؟

توفر شركة Baier ضمانًا لمدة 12 شهرًا. يتبع نطاق الضمان النهائي العقد المؤكد والتكوين المقدم.
