سلسلة برول
Baier
8467890000

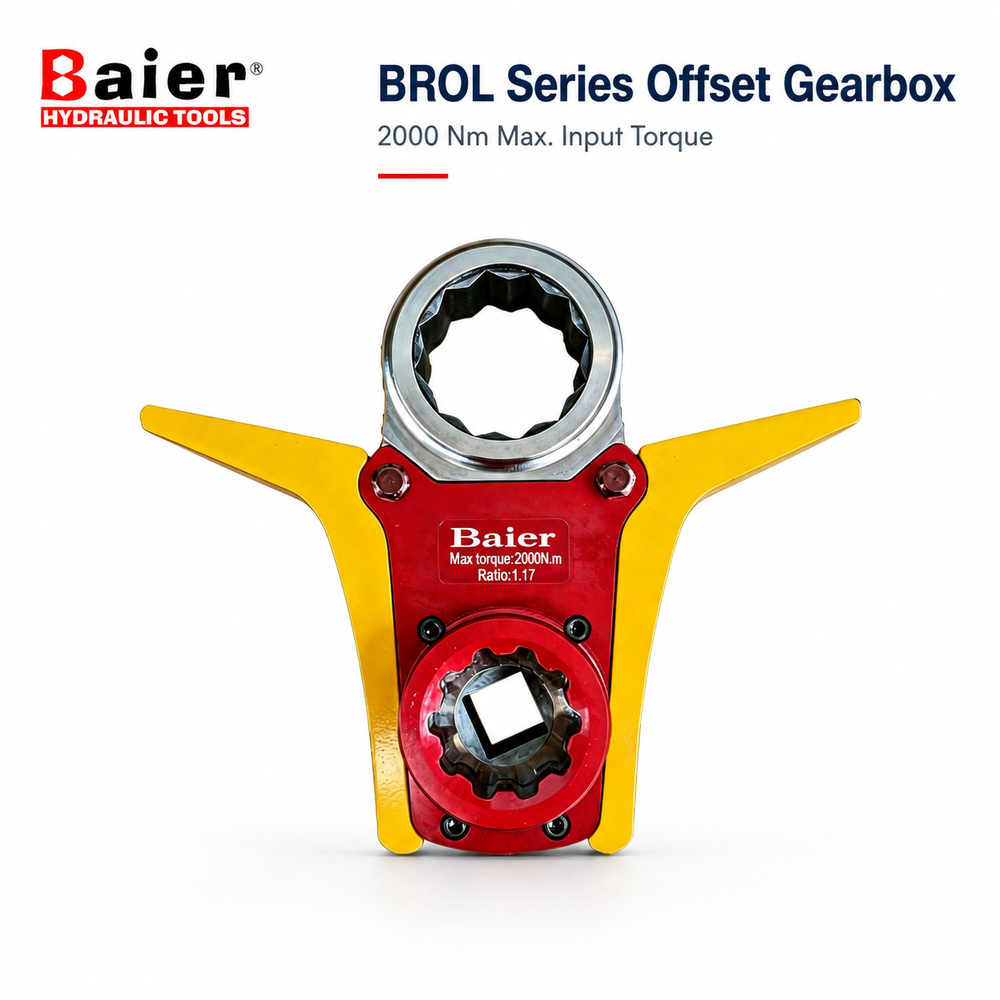

تعمل علبة التروس الأوفست من سلسلة BROL على تغيير موضع العمل بعيدًا عن محور مفتاح عزم الدوران، مما يسمح لرأس العمل بالوصول إلى الصواميل الموجودة بالقرب من الجدران أو الإطارات الهيكلية أو البراغي المجاورة.
تم تصميمه كمرفق تروس أوفست لمفاتيح عزم الدوران الكهربائية واللاسلكية المتوافقة، فهو يوفر حلاً عمليًا للربط الصناعي حيث لا تكون المحاذاة المباشرة للأداة ممكنة.
أقصى عزم دوران للإدخال: 2000 نيوتن متر
نسبة التحويل: 1.17
أحجام رأس العمل: 36-60 ملم
الهيكل: قابل للفصل والتبادل

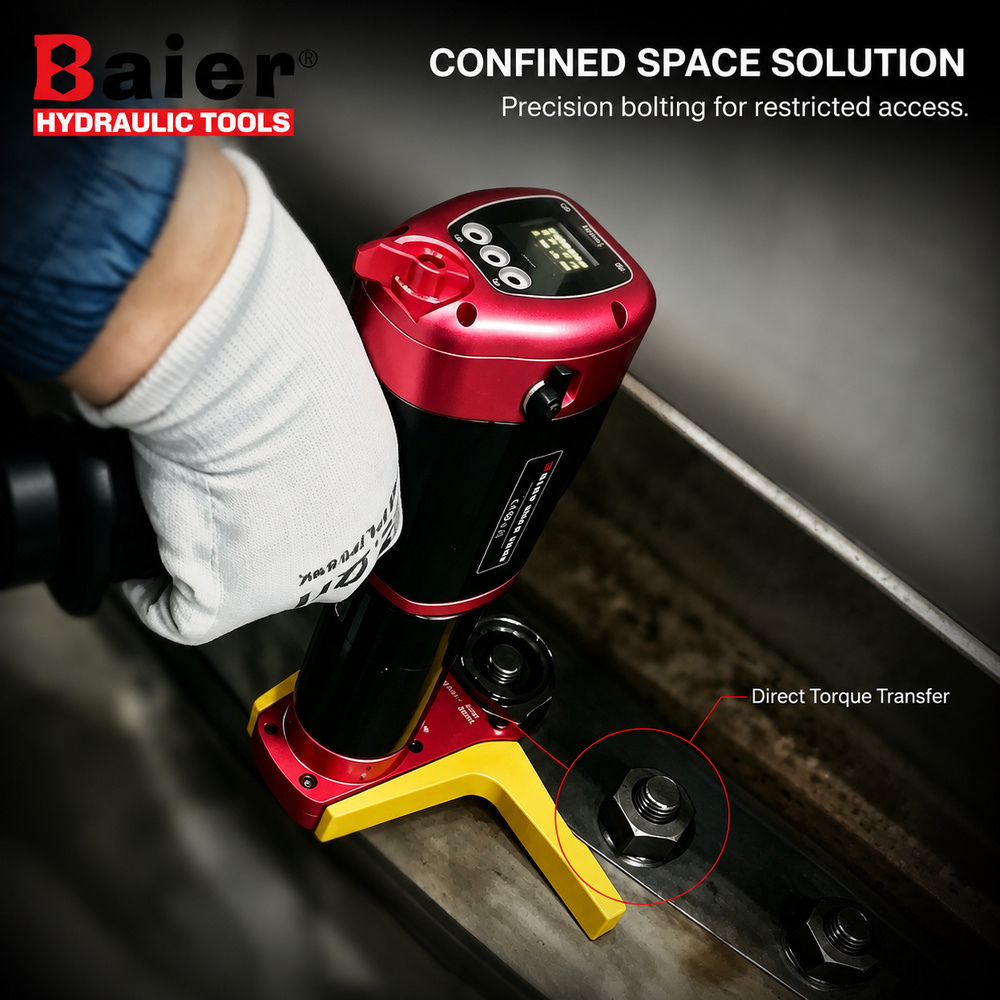

عندما يتعذر محاذاة مفتاح عزم الدوران التقليدي مباشرة مع الصمولة، يقوم صندوق تروس BROL Offset بنقل عزم الدوران إلى رأس عمل أوفست. وهذا يجعلها مناسبة لمجموعات البراغي المغلقة، والفلنجات الضيقة، وإطارات الآلات والمثبتات الموضوعة بالقرب من الجدران أو العوائق الأخرى.
يجب وضع هيكل التفاعل مقابل نقطة دعم مستقرة قبل التشغيل.
تم تصميم نظام BROL خصيصًا للمسامير الصناعية ذات الوصول المقيد، ويجمع بين أقصى عزم دوران مسموح به يبلغ 2000 نيوتن متر مع نسبة تحويل عزم دوران محددة تبلغ 1.17. يسمح تركيبها القابل للفصل بتركيب رؤوس عمل مختلفة وفقًا لحجم الصمولة المطلوبة.

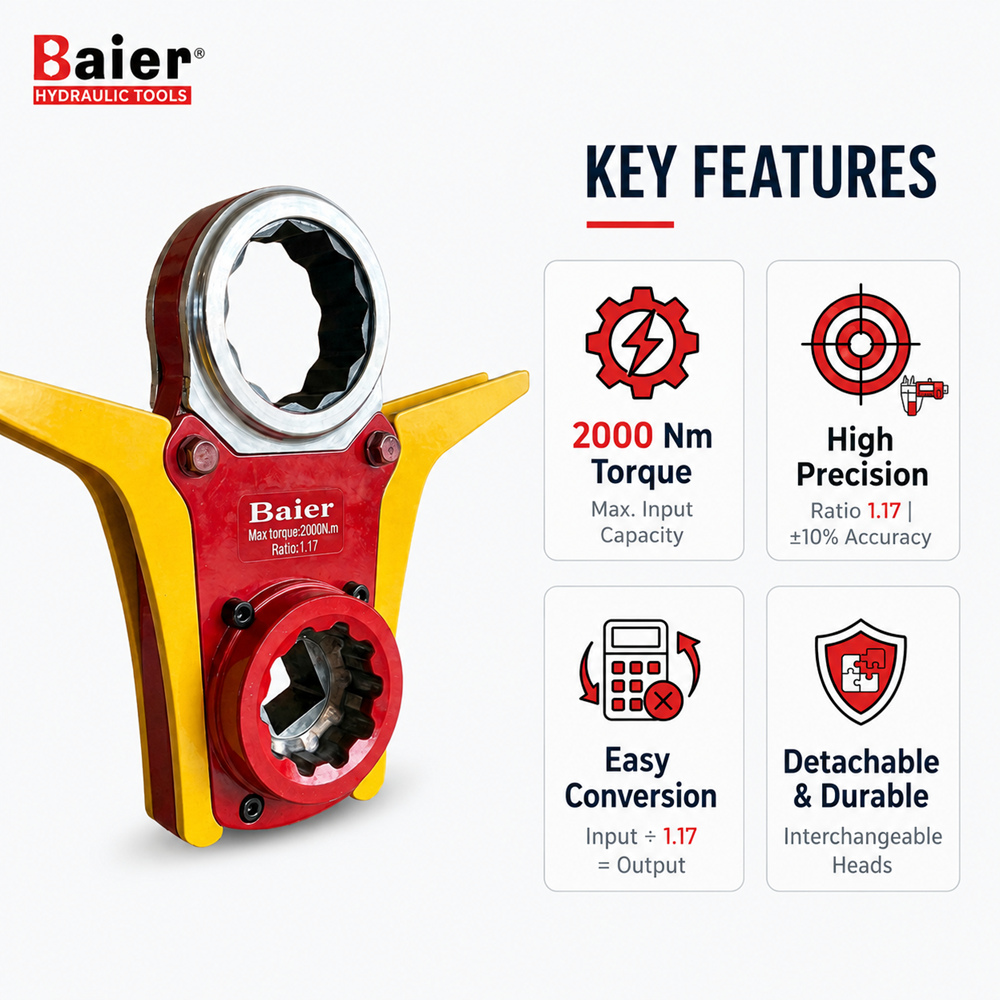

الميزات الرئيسية
سعة الإدخال 2000 نيوتن متر
الحد الأقصى لعزم دوران الإدخال المسموح به لجميع التكوينات المدرجة.
1.17 نسبة التحويل
تحويل عزم الدوران المحدد لإعدادات الإدخال والإخراج.
دقة عزم الدوران المحددة
دقة عزم الدوران المذكورة تبلغ ±10%.
رؤوس عمل قابلة للفصل
رؤوس قابلة للتبديل لأحجام الصواميل المختلفة وظروف التثبيت.

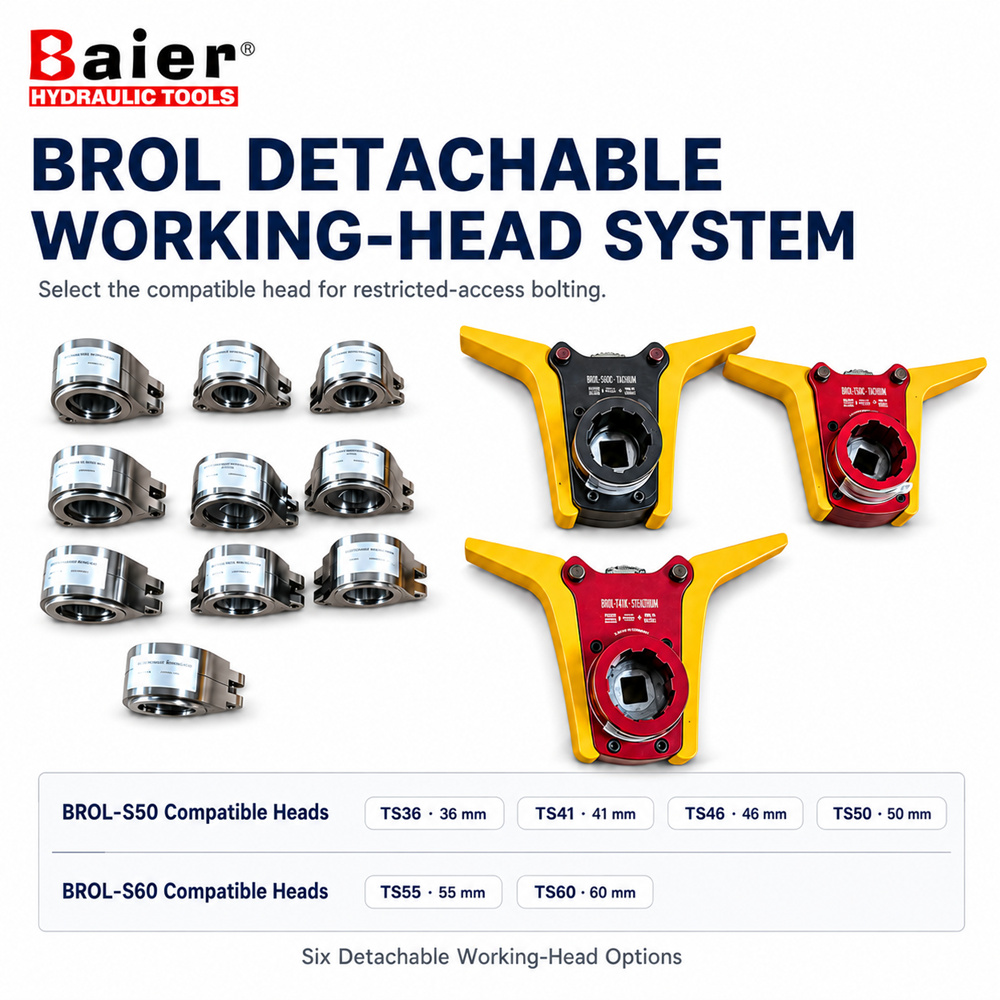

حدد رأس العمل وفقًا لأبعاد الصمولة المسطحة. يقبل هيكل علبة التروس BROL-S50 أربعة أحجام لرؤوس العمل، بينما يقبل هيكل BROL-S60 رأسي عمل أكبر.
جسم علبة التروس | رأس العمل المتوافق | حجم الجوز AF |
|---|---|---|
برول-S50 | TS36 | 36 ملم |
برول-S50 | TS41 | 41 ملم |
برول-S50 | TS46 | 46 ملم |
برول-S50 | TS50 | 50 ملم |
برول-S60 | TS55 | 55 ملم |
برول-S60 | TS60 | 60 ملم |
دليل الاختيار
يرجى تقديم حجم التركيز البؤري التلقائي للجوز وعزم الدوران المطلوب للإخراج ونموذج مفتاح الربط وحجم محرك الأقراص المربع والتخليص المتاح عند طلب اختيار الطراز.

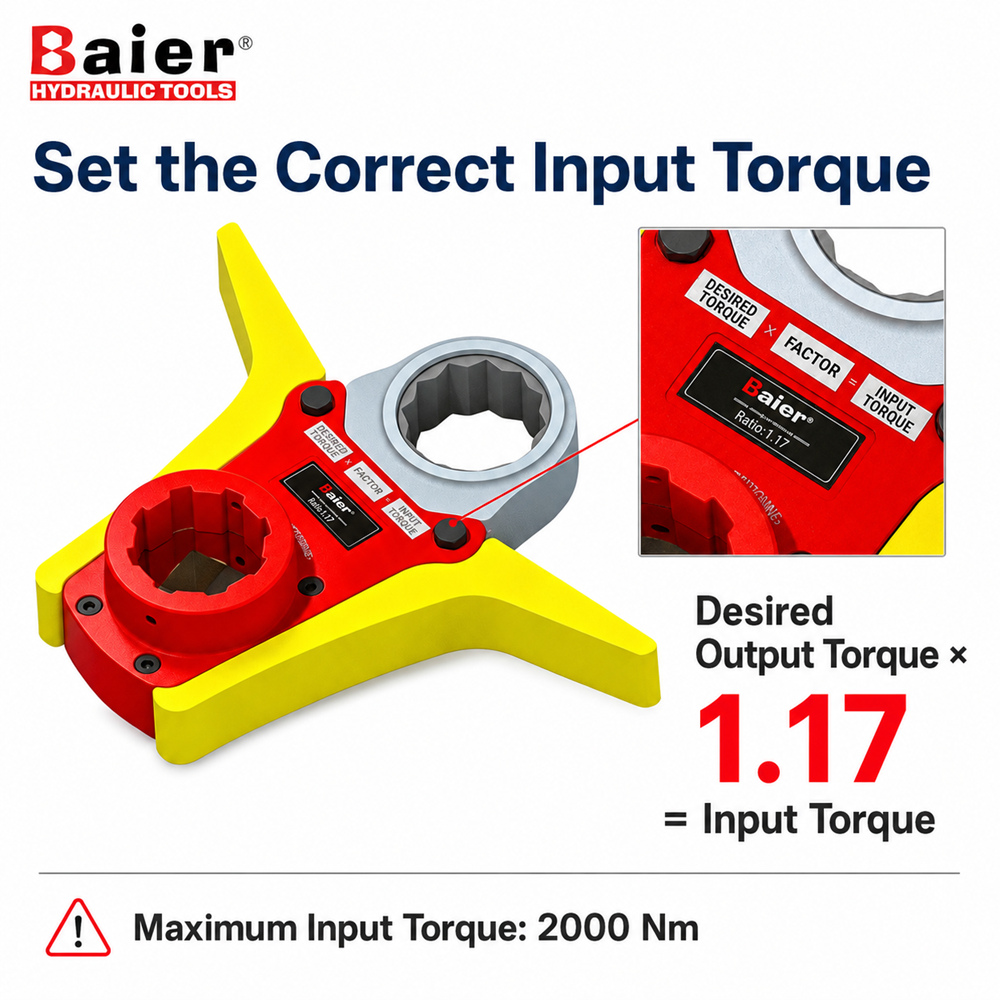

ونظرًا لأن عزم الدوران يمر عبر علبة تروس الإزاحة، يجب حساب إعداد إدخال مفتاح عزم الدوران باستخدام نسبة التحويل 1.17.
صيغة:
عزم الدوران المدخل = عزم الدوران المطلوب × 1.17
عزم الدوران الناتج = عزم الإدخال ÷ 1.17
على سبيل المثال:
للحصول على عزم الدوران المطلوب الناتج وهو 1000 نيوتن متر:
1000 نيوتن متر × 1.17 = 1170 نيوتن متر من عزم الدوران
اضبط مفتاح عزم الدوران المتوافق على 1170 نيوتن متر للحصول على عزم الدوران المطلوب الناتج 1000 نيوتن متر في ظل ظروف التحويل المحددة.
ملاحظة السلامة
لا تتجاوز أبدًا الحد الأقصى المسموح به لعزم دوران الإدخال وهو 2000 نيوتن متر.

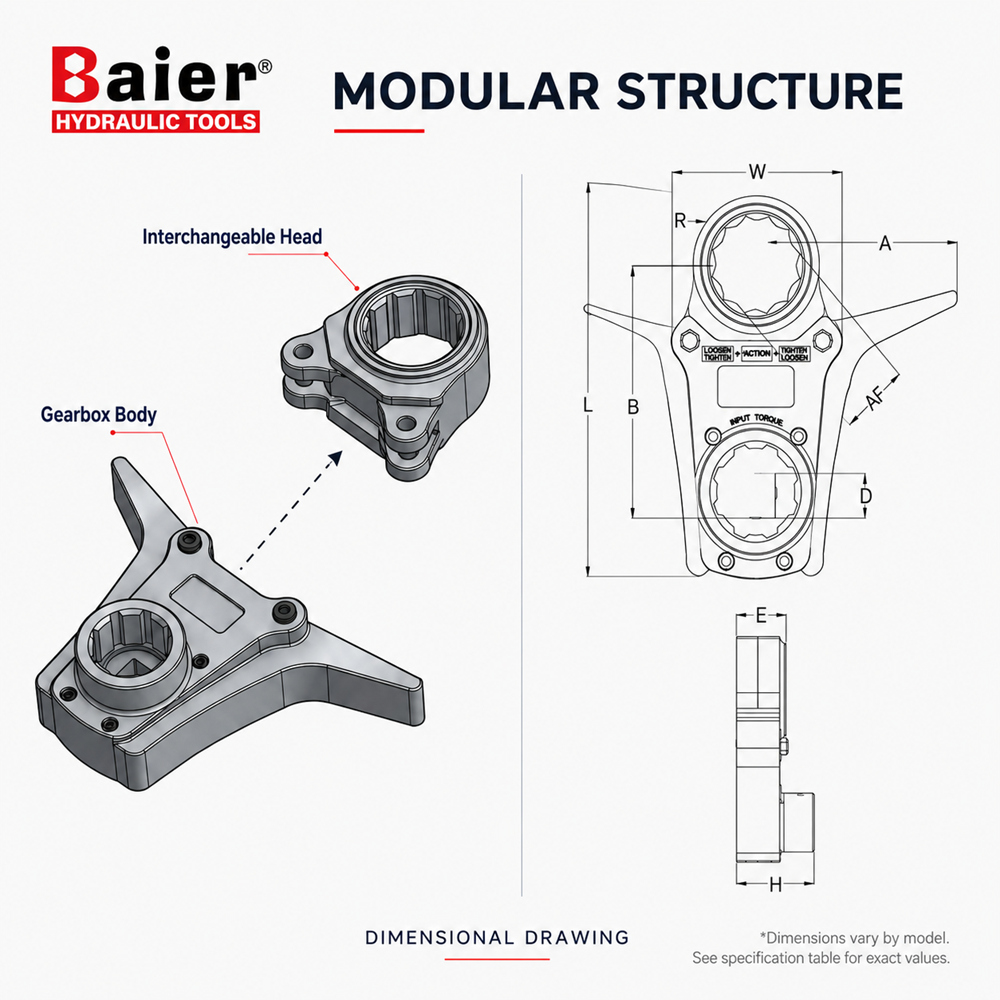

يتكون صندوق التروس BROL Offset من جسم علبة التروس ورأس العمل القابل للفصل. يسمح هذا البناء المعياري باختيار رأس العمل المناسب واستبداله وفقًا لحجم الجوز ومساحة التثبيت المتاحة.
تختلف الأبعاد الإجمالية حسب هيكل علبة التروس وتكوين رأس العمل. تأكد من الأبعاد W وR وA وL وB وAF وD وE وH قبل الطلب.
مواصفة
المعلمة | مواصفة |
|---|---|
نوع المنتج | علبة التروس الأوفست / مرفق تروس الأوفست |
مسلسل | برول |
نماذج هيكل علبة التروس | برول-S50، برول-S60 |
الحد الأقصى لعزم دوران الإدخال | 2000 نيوتن متر |
نسبة تحويل عزم الدوران | 1.17 |
دقة عزم الدوران المعلنة | ±10% |
أحجام رأس العمل | 36، 41، 46، 50، 55 و 60 ملم |
هيكل رأس العمل | انفصال وقابلة للتبديل |
المادة الرئيسية | سبائك الصلب عالية القوة |
حماية السطح | علاج وقائي مقاوم للتآكل |
طلب | الاغلاق الصناعي الوصول المقيد |
أداة متوافقة | مفتاح عزم الدوران الكهربائي أو اللاسلكي المتوافق |
تشديد وإزالة | المدعومة |
التكوين النهائي | تأكيد قبل الطلب |
هل تحتاج إلى مساعدة في اختيار تكوين BROL الصحيح؟
أرسل لنا حجم AF الخاص بك، وعزم دوران الإخراج المطلوب، ونموذج مفتاح عزم الدوران، وحجم محرك الأقراص المربع، وتخليص التثبيت المتاح. سيوصي باير بهيكل علبة التروس المناسب وتكوين رأس العمل.
دعم المصنع للمشترين الصناعيين العالميين
تدعم شركة Baier المشترين العالميين من خلال اختيار الطرازات ومطابقة النظام وتوريد قطع الغيار وخدمة ما بعد البيع والتعاون مع OEM أو الموزع.
دعم اختيار النموذج
ضمان لمدة 12 شهرًا
قطع الغيار متوفرة
التعاون بين صانعي المعدات الأصلية والموزعين
لا، إن BROL عبارة عن ملحق لعلبة تروس أوفست يُستخدم مع مفتاح عزم الدوران الكهربائي أو اللاسلكي المتوافق.
كيف أختار رأس العمل الصحيح؟
حدد رأس العمل وفقًا لحجم الصمولة المسطحة وتأكد من توفر تصريح التثبيت الكافي.
كيف يتم حساب عزم الإدخال؟
اضرب عزم الدوران الناتج المطلوب بمقدار 1.17. لا تتجاوز أبدًا الحد الأقصى المسموح به لعزم دوران الإدخال وهو 2000 نيوتن متر.
هل يمكن لجسم علبة التروس استخدام رؤوس عمل مختلفة؟
نعم. يدعم BROL-S50 رؤوسًا مقاس 36 و41 و46 و50 مم. BROL-S60 يدعم رؤوس 55 و60 ملم.
