سلسلة آر تي إتش
Baier
RTH
ملخص

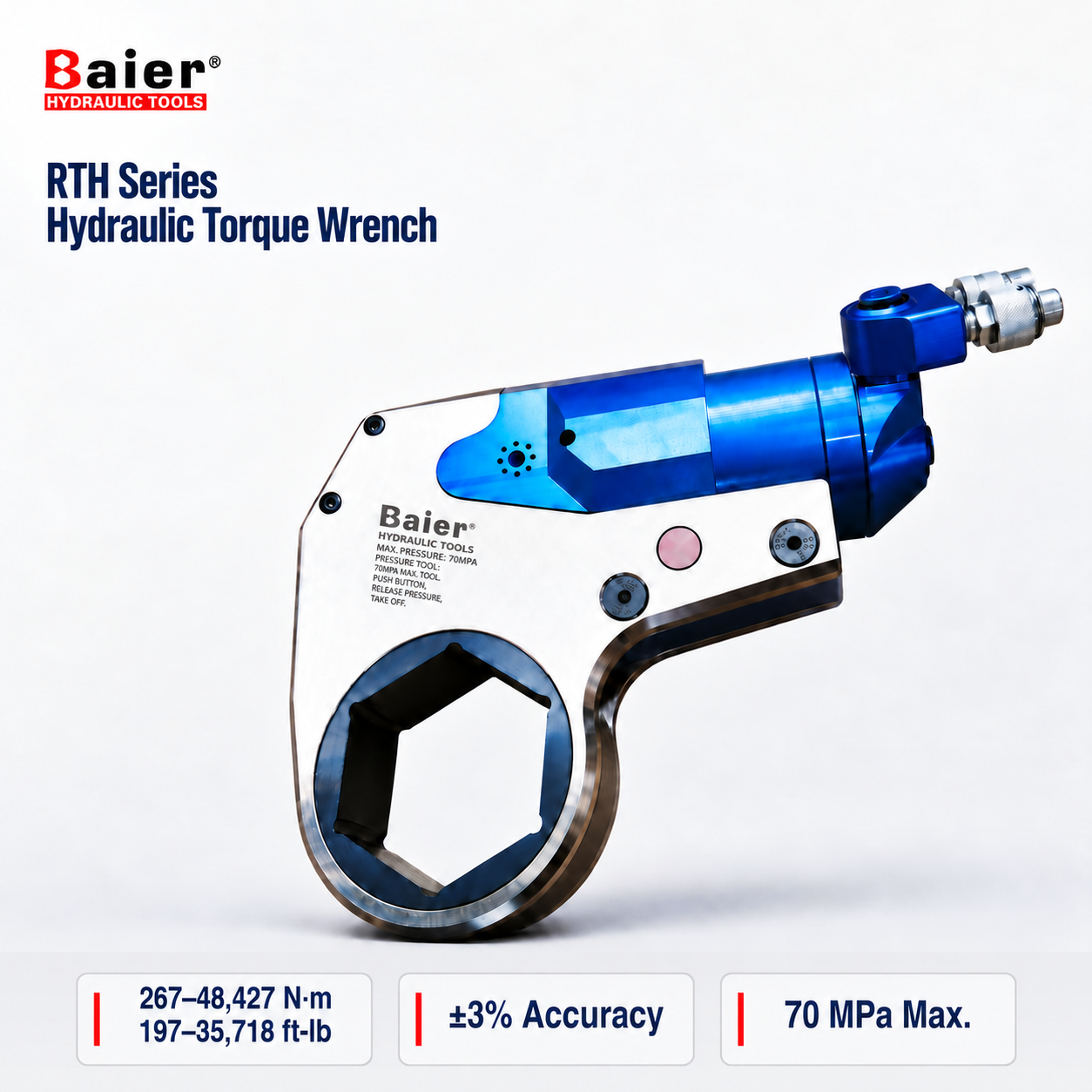

سلسلة Baier RTH عبارة عن مفتاح عزم دوران هيدروليكي سداسي مباشر منخفض المستوى للتحكم في الشد والفك حيث تكون الخلوص المحيط محدودًا. يعمل رأس العمل المجوف مباشرة على الصامولة، مما يقلل المساحة المطلوبة من خلال ترتيب مقبس منفصل ذو محرك مربع.
تصميم الخلوص المحدود: تم تصميم رأس العمل المسطح المجوف لمواقع التثبيت ذات المساحة المحيطة المحدودة.

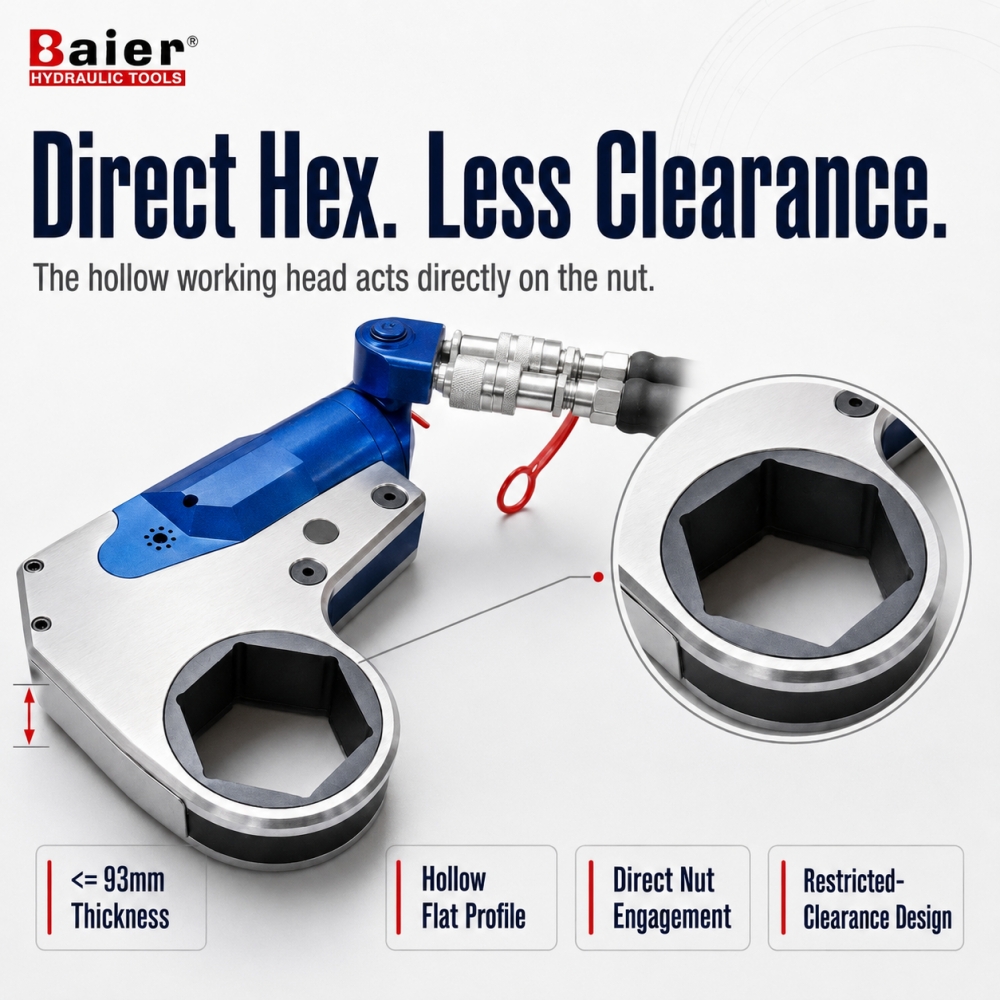

المشاركة السداسية المباشرة: يقوم رأس العمل بإشراك الجوز مباشرة.

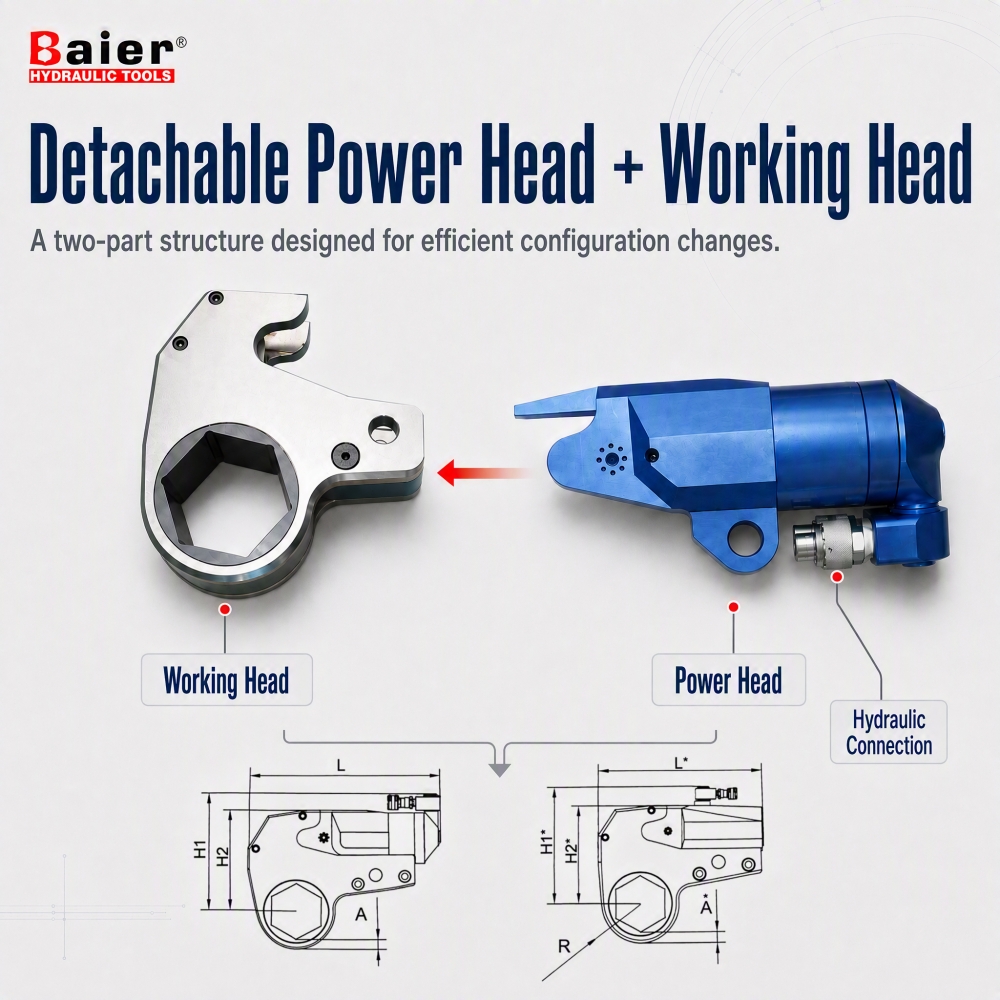

هيكل قابل للفصل من جزأين: رأس الطاقة ورأس العمل منفصلان لتغييرات التكوين.
اختيار مرن لرأس العمل: خمسة نماذج أساسية تغطي 69 نوعًا مختلفًا من رؤوس العمل المفهرسة.
تغطية واسعة للسلسلة: تغطي التكوينات المؤكدة فتحات سداسية مقاس 267–48,427 نيوتن متر و19–175 مم.
التشغيل الهيدروليكي المتحكم فيه: الحد الأقصى لضغط التشغيل هو 70 ميجا باسكال ودقة عزم الدوران المذكورة في الكتالوج هي ±3%.
هام: كل رأس عمل له عزم الدوران المسموح به وحدود الأبعاد. قم بتأكيد النموذج الأساسي الدقيق والرأس قبل عرض الأسعار.
تحديد
مسلسل | RTH |
|---|---|
النماذج الأساسية | 5 |
متغيرات رأس العمل المفهرسة | 69 |
تغطية عزم الدوران سلسلة | 267–48,427 ن.م |
تغطية افتتاحية سداسية | 19-175 ملم |
دقة عزم الدوران | ±3% |
الحد الأقصى لضغط التشغيل | 70 ميجا باسكال |

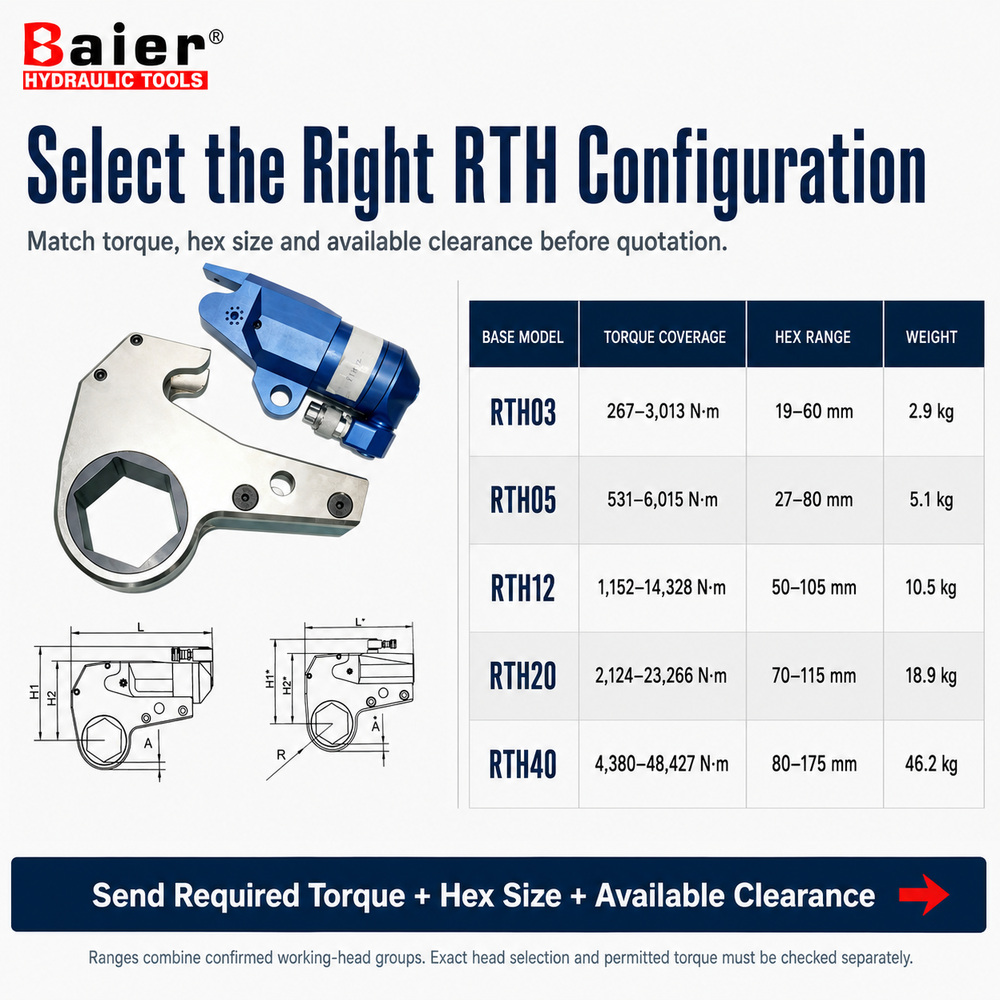

النموذج الأساسي | تغطية عزم الدوران مجتمعة | النطاق السداسي المشترك | وزن رأس الطاقة |
|---|---|---|---|
RTH03 | 267–3,013 ن.م | 19-60 ملم | 2.9 كجم |
RTH05 | 531–6,015 ن.م | 27-80 ملم | 5.1 كجم |
RTH12 | 1,152–14,328 نيوتن متر | 50-105 ملم | 10.5 كجم |
RTH20 | 2,124–23,266 نيوتن متر | 70-115 ملم | 18.9 كجم |
RTH40 | 4,380–48,427 نيوتن متر | 80-175 ملم | 46.2 كجم |
النموذج الأساسي | النطاق السداسي | تغطية عزم الدوران | L | H1 | H2 | W1 | W2 | A |
|---|---|---|---|---|---|---|---|---|
RTH03 | 19-46 ملم | 267–2,602 ن.م | 193 | 125 | 97 | 32 | 51 | 10-15 |
RTH03 | 50-60 ملم | 304–3,013 ن.م | 193 | 136 | 108 | 32 | 51 | 10-11 |
RTH05 | 27-65 ملم | 531–5,386 ن.م | 250 | 158 | 125 | 41 | 64 | 11-19 |
RTH05 | 70-80 ملم | 604–6,015 ن.م | 250 | 169 | 136 | 41 | 64 | 11.5-12 |
RTH12 | 50-80 ملم | 1,152–11,725 نيوتن متر | 310 | 189 | 157 | 52 | 78 | 15-15.2 |
RTH12 | 85-105 ملم | 1,430–14,328 نيوتن متر | 310 | 214 | 182 | 52 | 78 | 16-22 |
RTH20 | 70-100 ملم | 2,124–21,243 نيوتن متر | 378 | 223 | 191 | 64 | 97 | 8-21 |
RTH20 | 105-115 ملم | 2,315–23,266 نيوتن متر | 378 | 236 | 204 | 64 | 97 | 18-24 |
RTH40 | 80-117 ملم | 4,380–43,827 نيوتن متر | 405 | 291 | 242 | 83 | 93 | 25-31 |
RTH40 | 120-175 ملم | 4,853–48,427 نيوتن متر | 425 | 309 | 260 | 83 | 93 | 25-34 |
الأبعاد بالملليمتر. ويلخص الجدول مجموعات رؤساء العمل المؤكدة؛ يجب التحقق من أبعاد الرأس الدقيقة وعزم الدوران المسموح به للحجم السداسي المحدد.
التطبيقات
تم تصميم سلسلة RTH للتوصيلات الصناعية المثبتة بمسامير حيث لا يتمتع مفتاح الربط التقليدي وترتيب المقبس بمساحة محيطة كافية.
يتناسب رأس العمل المجوف مباشرة حول الجوز. يكون هذا الترتيب مفيدًا عندما تحد الهياكل المجاورة أو المثبتات القريبة أو هندسة المعدات من الوصول الشعاعي.
يدعم مفتاح الربط الربط والفك الهيدروليكي الذي يمكن التحكم فيه ضمن نطاق عزم الدوران المسموح به لرأس العمل المحدد.
تعتمد الملاءمة على عزم الدوران المطلوب، والحجم السداسي، والخلوص المتوفر، وهندسة المفاصل، وإمكانية الوصول إلى التوصيل الهيدروليكي. أرسل رسمًا أو صورًا واضحة الأبعاد عندما تكون المساحة ضرورية.

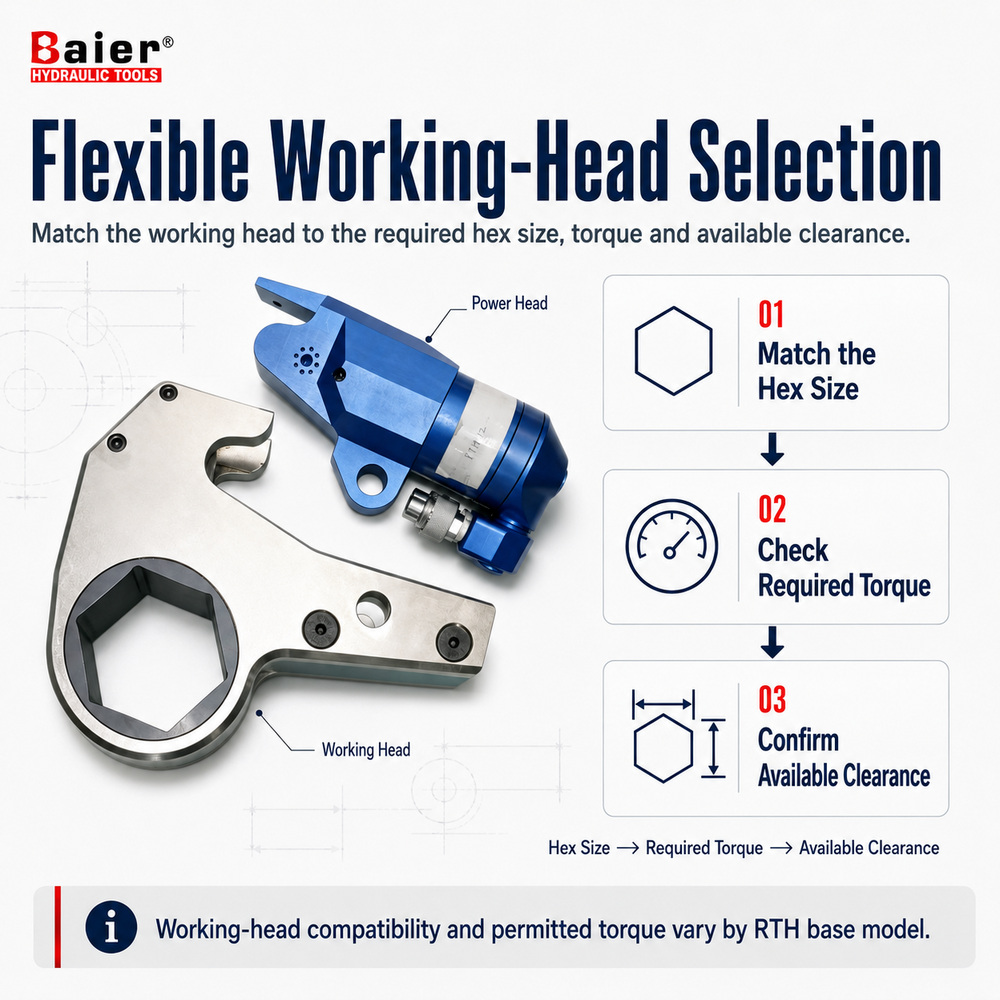

الاختيار والتكوين
يتطلب اختيار RTH رأس طاقة متوافقًا ورأس العمل الصحيح. لا تقم بالاختيار فقط من نطاق الطراز الأساسي المدمج.
تأكيد عزم الدوران العمل المطلوب.
تأكد من حجم الجوز السداسي.
قم بقياس المساحة المحيطة وخلوص الارتفاع.
تحقق من عزم الدوران والأبعاد المسموح بها لرأس العمل.

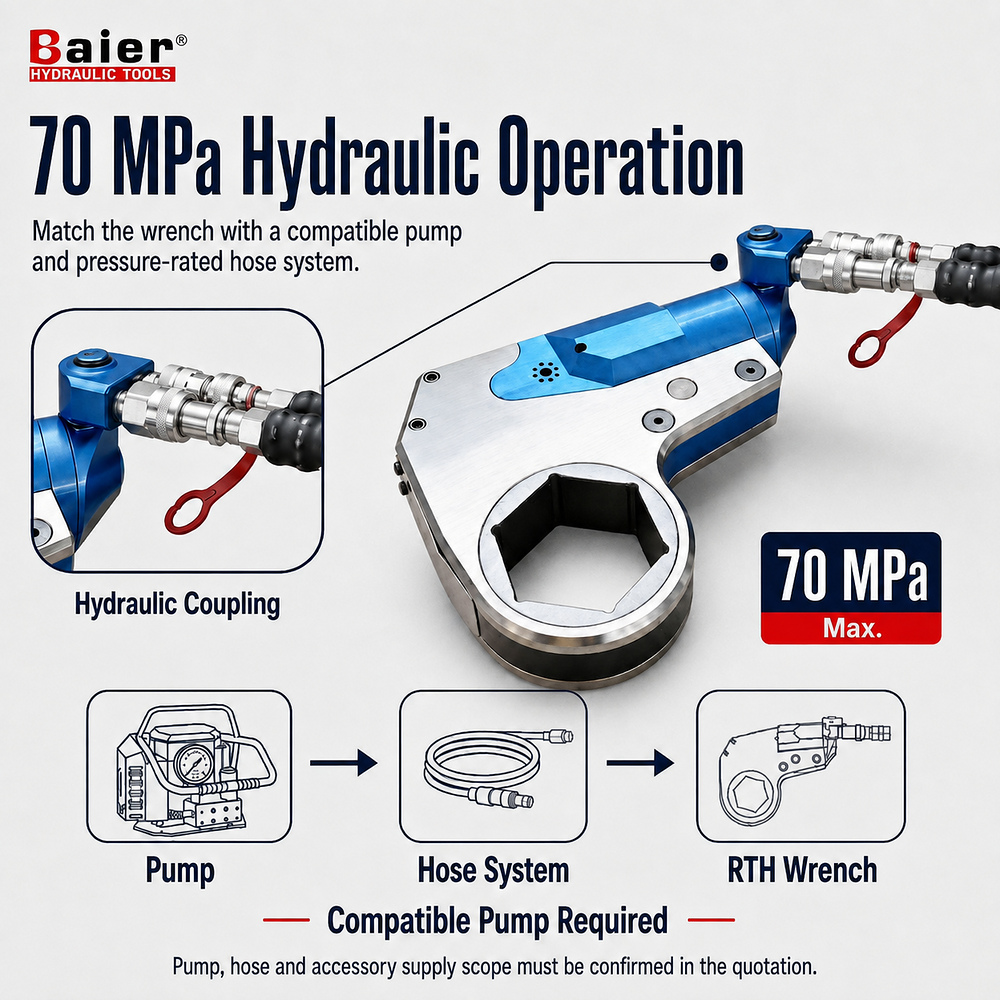

تأكد من الاتصال الهيدروليكي وتوافق المضخة والخرطوم بقدرة 70 ميجا باسكال.
إرسال رسومات مشتركة أو صور الأبعاد والكمية والسوق الوجهة لعرض الأسعار.
يتكون تكوين RTH المحدد من رأس طاقة متوافق ورأس عمل مطابق. قد يدعم رأس طاقة واحد عدة رؤوس عمل متوافقة، ولكن يجب التحقق من كل مجموعة.
لم يتم تأكيد المضخة الهيدروليكية، والخرطوم، والقارنات، ورؤوس العمل الإضافية، ومخفضات السرعة، وحقيبة الحمل وغيرها من الملحقات المصورة كإمدادات قياسية. تأكيد الاقتباس وقائمة التعبئة قبل الطلب.
التعليمات
إنه عبارة عن مفتاح ربط هيدروليكي منخفض الحجم يعمل رأسه المجوف على تعشيق الصامولة مباشرة، مما يدعم التثبيت المتحكم فيه حيث تكون الخلوص المحيط محدودًا.
تغطي تكوينات الكتالوج المؤكدة 267–48,427 نيوتن متر عبر خمسة نماذج أساسية ورؤوس العمل المتوافقة الخاصة بها.
يغطي نطاق رأس العمل المفهرس 19-175 ملم. يعتمد التوفر الدقيق على النموذج الأساسي المحدد ورأس العمل.
الحد الأقصى لضغط التشغيل هو 70 ميجا باسكال، ودقة عزم الدوران المذكورة في الكتالوج هي ±3%.
نعم. يمكن إقران رأس طاقة متوافق مع رؤوس عمل متعددة، وفقًا لتوافق النموذج الأساسي وعزم الدوران المسموح به لكل رأس.
أرسل عزم الدوران المطلوب وحجم الجوز السداسي والتخليص المتاح ورسم المفاصل أو صور الأبعاد. يجب التحقق من الحدود الدقيقة لرأس العمل قبل عرض الأسعار.
لا، فهو يتطلب مضخة هيدروليكية متوافقة بقدرة 70 ميجا باسكال ونظام خرطوم مصنف للضغط.
نطاق العرض يختلف حسب الطلب. قم بتأكيد المضخة الهيدروليكية، والخرطوم، والمقرنات، والرؤوس الإضافية، ومخفضات السرعة، وحقيبة الحمل والملحقات الأخرى في عرض الأسعار.
