ما هي قاعدة الـ 20% لمفاتيح عزم الدوران؟

يشكل الالتزام بالتثبيت العمود الفقري المطلق للسلامة الميكانيكية في جميع الصناعات الحديثة. يؤدي عدم القدرة على عزم الدوران إلى تراجع خطير في الاهتزاز. تسمح هذه الظاهرة الفيزيائية للمفاصل الحرجة بالارتخاء تدريجيًا مع مرور الوقت. على العكس من ذلك، يؤدي الإفراط في عزم الدوران إلى إنتاج الخيط بشكل فوري. يؤدي هذا حتمًا إلى فشل التثبيت الكارثي تحت الحمل الثقيل. يعتمد المهندسون باستمرار على قاعدة 20% للحفاظ على رقابة صارمة على الجودة. ينشأ هذا المبدأ الأساسي مباشرة من قيود الزنبرك الميكانيكية. كما أنه يتوافق بشكل صارم مع معايير الاختبار القياسية المستخدمة في جميع أنحاء العالم.

لقد كتبنا هذا الدليل الشامل لإزالة الغموض عن قاعدة الـ 20% بالكامل. سوف تتعلم كيفية فصل الحقائق الهندسية المثبتة عن الخرافات الشائعة بشكل واضح. نحن نقدم إطار عمل عملي للقرار لتقييم احتياجاتك اليومية من الأدوات. سوف تكتشف بالضبط متى تكفي مفاتيح الربط التقليدية من نوع النقر. علاوة على ذلك، نوضح متى تصبح الترقية إلى مفتاح عزم الدوران الكهربائي الحديث مطلوبة لسلامة المشغل، والامتثال للعملية، والنطاق التشغيلي.

الوجبات السريعة الرئيسية

• تم تعريف القاعدة: يتم اعتماد مفتاح عزم الدوران بشكل عام فقط لتقديم دقته المعلنة (عادةً ± 4٪) في حدود 20٪ إلى 100٪ من مقياسه الإجمالي.

• الواقع الهندسي: يؤدي التشغيل تحت عتبة 20% إلى زيادة هامش الخطأ بشكل كبير بسبب السلوك غير الخطي للنوابض اللولبية الميكانيكية عند التوتر المنخفض.

• معايير الامتثال: تنص معايير ISO 6789 وASME على إجراء اختبار المعايرة والشهادة بنسبة 20% و60% و100% من النطاق الكامل.

• حلول الأدوات الحديثة: تعتمد الترقية إلى مفتاح عزم الدوران الكهربائي على مقاييس الضغط بدلاً من النوابض، مما يوفر منحنى دقة أكثر تسطحًا، وتسجيل البيانات، وتقليل خطر أخطاء المشغل في التطبيقات المهمة.

خط الأساس الميكانيكي: تحديد قاعدة الـ 20%

تحدد قاعدة 20% حدودًا تشغيلية صارمة للفنيين. يجب ألا تستخدم أبدًا مفتاحًا ميكانيكيًا لتطبيق قوة أقل من 20% من سعته القصوى المقدرة. على سبيل المثال، إذا كنت تمتلك أداة بوزن 100 قدم/رطل، فلا يمكنك استخدامها بأمان لتطبيق بوزن 15 قدم/رطل. يجب عليك التبديل إلى أداة أصغر وأكثر ملاءمة لضمان سلامة المفصل.

تعتمد مفاتيح الربط الميكانيكية من النوع النقري بالكامل على نوابض لولبية داخلية. تملي هذه الينابيع الداخلية اللحظة الدقيقة لتحرير التوتر. تتطلب جميع النوابض الميكانيكية تحميلًا مسبقًا أساسيًا قويًا لتعمل بدقة. في الجزء السفلي المطلق من المقياس، بالكاد يوجد هذا التحميل المسبق الضروري. تحت عتبة 20%، تصبح ردود الفعل المادية موحلة وغير متسقة إلى حد كبير. يكافح الارتباط الداخلي لتفعيل آلية "النقر" التي يمكن التعرف عليها بشكل نظيف. يتغلب الاحتكاك داخل الأنبوب الفولاذي على توتر الزنبرك الضعيف. يخلق هذا الاحتكاك اختلافات كبيرة في القوة الفعلية المطبقة.

يناقش العديد من الفنيين هذه القاعدة بنشاط في منتديات الصناعة. وكثيرًا ما يتساءلون عما إذا كانت الدقة قد انخفضت فجأة إلى مستوى 19% بالضبط. يخبرنا الواقع الهندسي بقصة مختلفة قليلاً. إنها ليست جرفًا ماديًا سحريًا أو صعبًا. بدلا من ذلك، فإنه يمثل خرقا للتسامح القياسية. مفتاح الربط الميكانيكي الذي تم تصنيفه بدقة ±4% عند 20% يتصرف بشكل غير متوقع في الأسفل. قد ينحرف بنسبة ±10% أو حتى ±15% عند سعة 10%. لا يمكنك الوثوق بهذا الهامش الهائل من الخطأ. وسوف تفشل حتما عمليات تدقيق مراقبة الجودة. والأسوأ من ذلك أنه يترك منتجك النهائي المجمع عرضة للفشل. يجب علينا أن نحترم فيزياء الفولاذ الملفوف. فهو يتطلب توترًا كافيًا لتحقيق نتائج آمنة وقابلة للتكرار.

معايير ISO والمعايرة والمخاطر غير المطابقة للمواصفات

لا تترك هيئات الصناعة العالمية أي مجال للتخمين على الإطلاق. تضع البروتوكولات القياسية مثل ISO 6789 وASME B107.300 قواعد معايرة صارمة. لا تعتمد مختبرات الاختبار الرسمية الأدوات إلا على فترات زمنية محددة. إنهم يختبرون الأدوات اليدوية بدقة بنسبة 20% و60% و100% من نطاقها الكامل. تجري المختبرات هذه الاختبارات في ظل درجات حرارة محيطة يتم التحكم فيها بشكل صارم لمنع تمدد المعدن من تحريف البيانات. إنهم يتجاهلون الجزء السفلي تمامًا. أي شيء أقل من 20% يظل غير معتمد رياضيًا من قبل الهيئات الرسمية. أنت تعمل بشكل أعمى تمامًا عند استخدام أداة خارج هذه الأقواس المعتمدة.

يخلق عزم الدوران خارج المواصفات مسؤوليات تشغيلية هائلة لأي منشأة. عندما تقوم بربط النطاقات المعتمدة خارج نطاقك، فإنك تدعو إلى كارثة. نرى بشكل روتيني أن سوء التثبيت يؤدي إلى إعادة صياغة الإنتاج باهظة الثمن. إنه يؤدي إلى مطالبات ضمان مكلفة من المستخدمين النهائيين غير الراضين. تشكل أدوات التثبيت الفضفاضة أيضًا مخاطر شديدة على السلامة في الآلات الثقيلة ومركبات الركاب. قد يؤدي ربط صامولة العروة بشكل غير صحيح إلى انفصال العجلة بشكل كارثي. تتحمل المسؤولية الكاملة عندما تفتقر أدواتك إلى الدقة المعتمدة.

يوصي الخبراء باستخدام الأدوات الميكانيكية في "المكان المناسب" المخصص لها للحصول على أفضل النتائج. يمكنك تحقيق أفضل عمر ميكانيكي ودقة متكررة تتراوح بين 40% و80% من السعة الإجمالية. العمل في هذه المنطقة الوسطى يبقي الزنبرك الداخلي مشدودًا جيدًا ولكن ليس مفرطًا. يجب عليك الاحتفاظ بالحدود القصوى والدنيا القصوى بشكل صارم لحالات الحافة النادرة. من خلال التخطيط لمخزون الأدوات الخاص بك حول هذه البقعة الرائعة، يمكنك تقليل التآكل. يمكنك أيضًا زيادة الوقت الثمين بين عمليات إعادة المعايرة المعملية الإلزامية.

تقييم الحلول: تقنيات مفتاح عزم الدوران الميكانيكية مقابل الكهربائية

تحمل أدوات النقر التقليدية العديد من القيود التشغيلية المتميزة. يظلون عرضة بدرجة كبيرة للتغيرات في تقنية المشغل. تعمل السرعة المادية لسحب المشغل على تغيير القوة المطبقة النهائية. تطبق الرعشة السريعة قوة ديناميكية أكبر بكثير من الضربة البطيئة الثابتة. تؤثر زاوية السحب الخاصة بالمشغل أيضًا على قراءة التوتر النهائية بشكل كبير. علاوة على ذلك، تتعرض الأجزاء الميكانيكية الداخلية لإجهاد معدني ثابت مع مرور الوقت. يجب عليك الالتزام الصارم بالحد الأدنى 20% لتجنب كارثة التثبيت.

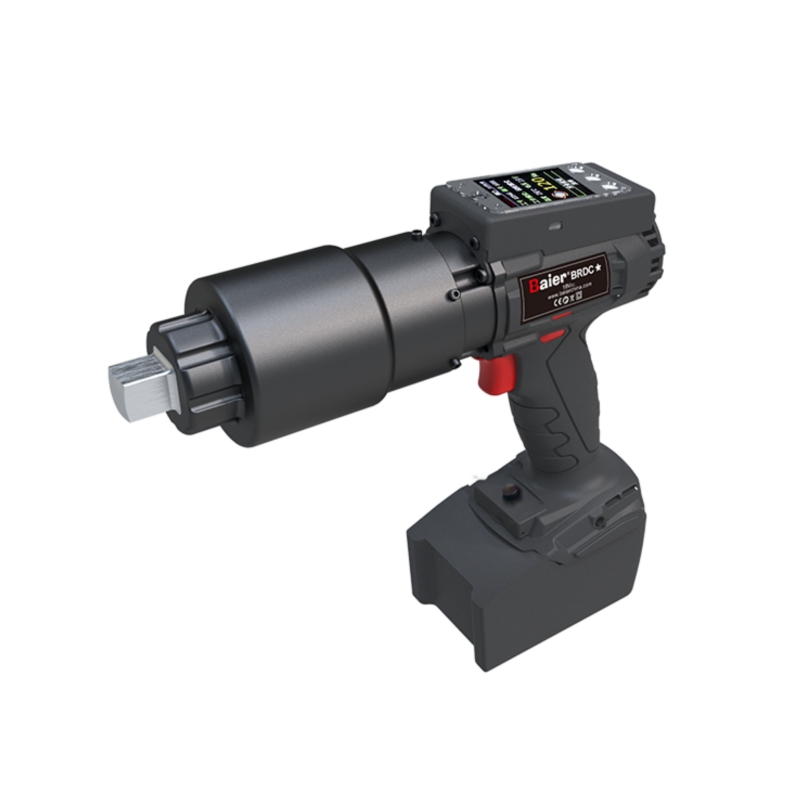

تؤدي ترقية أجهزتك إلى تغيير هذا النموذج التشغيلي بشكل كبير. يؤدي استخدام مفتاح عزم الدوران الكهربائي الموثوق به إلى إزالة المتغيرات المستندة إلى الزنبرك تمامًا. تعتمد هذه الوحدات المتقدمة على إلكترونيات الحالة الصلبة بدلاً من الأجزاء المعدنية المتحركة.

فيما يلي التحولات التكنولوجية الأساسية التي تحدد التثبيت الحديث:

• تقنية الاستشعار فوق النوابض: تستخدم الأدوات الرقمية مقاييس الضغط الإلكترونية بدلاً من النوابض الميكانيكية. يقومون بقياس التشوهات الدقيقة في المحرك المعدني. وهذا يسمح لهم بالحفاظ على تفاوتات أكثر صرامة عبر نطاق قابل للاستخدام على نطاق أوسع بكثير.

• إمكانية تتبع بيانات لا مثيل لها: تعمل المخرجات الرقمية على تبسيط ضمان جودة المؤسسة. تقوم الأداة بتسجيل كل دورة تثبيت بشكل مستمر. يقوم بتصدير هذه البيانات الدقيقة لإجراء عمليات تدقيق شاملة لضمان الجودة وتتبع العيوب.

• الدقة النشطة المستمرة: يزيل النظام تمامًا 'النقر' الميكانيكي غير المتناسق. إنه يرشدك بصريًا ومسموعًا إلى المواصفات الدقيقة. تتغير الأضواء تدريجيًا من الأخضر إلى الأحمر عند وصولك إلى التوتر المستهدف.

دعونا نقارن بين النهجين مباشرة لتوضيح الاختلافات التشغيلية بينهما.

إطار القرار: متى يجب عليك ترقية استراتيجية التثبيت الخاصة بك

يعتمد تحديد الوقت المناسب لتبديل التقنيات بشكل كبير على مدى أهمية التطبيق. يمكنك استخدام الأدوات الميكانيكية بأمان للمهام الهيكلية الأساسية. كما أنها تعمل بشكل جيد تمامًا لصيانة المرافق غير الحرجة. إذا ارتخي الترباس الذي يحمل دعامة بسيطة قليلًا، فلن يحدث أي خطر مباشر.

ومع ذلك، تتطلب البيئات عالية المخاطر مستوى أعلى بكثير من الدقة. يجب عليك تحديد مفتاح عزم الدوران الكهربائي لتصنيع مكونات الطيران. يتطلب تجميع محرك السيارة تفاوتات دقيقة لمنع تسرب السوائل الحرجة. وتتطلب الآلات الثقيلة ذات الاهتزازات العالية أيضًا هذا المستوى من اليقين الذي لا يمكن إنكاره. في بناء توربينات الرياح، على سبيل المثال، لا يمكنك تحمل تكلفة مسمار واحد مفكك.

يجب عليك تقييم قابلية التوسع في العملية وأوقات الدورة الإجمالية بعناية. تؤدي إعادة المعايرة اليدوية إلى سرقة ساعات الإنتاج القيمة من فريق الصيانة لديك. يفقد المشغلون قدرًا هائلاً من الوقت في التبديل المستمر بين الشدات الميكانيكية ذات الأحجام المختلفة. تعمل الخيارات الرقمية على دمج أدواتك بشكل فعال. تغطي الوحدة الإلكترونية الواحدة بأمان نطاقًا أوسع وموثوقًا للغاية. فهو يسمح لك ببرمجة إعدادات رقمية مسبقة محددة لمفاصل مختلفة بسلاسة.

اتبع هذه الخطوات المتسلسلة لتقييم مسار الترقية المحتمل:

1. قم بمراجعة متطلبات نطاق التثبيت الحالية عبر خط التجميع بأكمله.

2. تحديد التطبيقات المحددة حيث يشكل الفشل المشترك مخاطر كبيرة على السلامة.

3. احسب الوقت الفعلي الذي يقضيه فريقك في التبديل بين القدرات الميكانيكية المختلفة.

4. حدد ما إذا كانت بروتوكولات ضمان الجودة الداخلية لديك تتطلب سجلات عزم دوران رقمية موثقة.

5. قم بتقييم الظروف البيئية لديك، مع التأكد من بقاء الشاشات الرقمية مرئية أثناء العمليات الميدانية.

حقائق التنفيذ وإدارة دورة حياة الأداة

تحدد الإدارة المناسبة لدورة حياة الأداة نجاح التجميع على المدى الطويل. يتبع العالم الميكانيكي بدقة قاعدة أخرى حاسمة تبلغ 20٪ فيما يتعلق بالتخزين. يجب عليك ضبط المفاتيح الميكانيكية على أدنى مستوى لها قبل وضعها في الدرج. يكون هذا الإعداد دائمًا تقريبًا 20% من السعة القصوى. تركهم متوترين تمامًا يسبب ذاكرة ربيعية دائمة. يؤدي هذا التشوه المعدني إلى تشويه دقة المعايرة تمامًا. ومن المثير للاهتمام أن الأدوات الإلكترونية تتجاوز بأمان هذه الثغرة المادية المحددة. إنهم يفتقرون إلى الينابيع المتوترة التي تشوه بمرور الوقت.

أنت بحاجة إلى استراتيجية ذكية للغاية لتردد المعايرة. نوصي بشدة بجدولة فترات الصيانة بناءً على الاستخدام الفعلي. يعد إرسال أداة كل 5000 دورة تشغيلية أكثر منطقية من الانتظار لمدة 12 شهرًا بالضبط. قد لا تحتاج الأداة غير المستخدمة الموضوعة في علبة واقية إلى المعايرة. وعلى العكس من ذلك، فإن الأداة المستخدمة بكثافة في خط إنتاج ثلاثي النوبات قد تحتاج إليها في وقت أقرب بكثير. من الصعب تتبع هذه الدورات يدويًا. يدفع هذا الواقع التشغيلي العديد من المرافق نحو الأدوات التي تحتوي على عدادات الدورة الرقمية.

يأتي طرح المشغل بمنحنيات تعليمية مميزة ويمكن التنبؤ بها. يتطلب تحويل الفنيين المتمرسين من النقرات اللمسية إلى اللمسات الإلكترونية تدريبًا متعمدًا.

كثيرا ما نلاحظ هذه الأخطاء الشائعة أثناء الفترة الانتقالية:

• تجاهل مؤشرات ضوء LED المرئية تمامًا.

• سحب المقبض بسرعة كبيرة جدًا بسبب العادة الميكانيكية المتأصلة.

• الفشل في التحقق من الإعداد المسبق للشاشة الرقمية قبل استخدام القوة الثقيلة.

• تجاوز صفارة التحذير لأنهم يتوقعون إحساسًا جسديًا بالانفصال.

يجب عليك مراقبة الاستخدام المبكر عن كثب. يمنع التدريب المتعمد الإفراط في عزم الدوران بشكل غير مقصود أثناء مرحلة الاعتماد الحاسمة هذه.

خاتمة

تظل قاعدة الـ 20% قانونًا فيزيائيًا لا هوادة فيه يحكم جميع الأدوات الميكانيكية. إنه بمثابة معيار امتثال صارم لجميع الاختبارات المعملية الرسمية في جميع أنحاء العالم.

تتطلب المفاتيح التقليدية إدارة نطاق دقيقة للغاية للبقاء ضمن التفاوتات المعتمدة. يجب عليك مراقبة استخدامها بشكل مكثف لتجنب حدوث انتهاكات خطيرة للجودة على خط التجميع.

يوفر استخدام مفتاح عزم الدوران الكهربائي حلاً أكثر قوة وسهولة في التشغيل إلى حد كبير. فهو يؤمن عمليات التجميع عالية المخاطر بشكل جميل من خلال التوجيه النشط في الوقت الحقيقي.

نحن نحثك على مراجعة نطاقات التثبيت الحالية مقارنة بقدرات الأدوات الموجودة اليوم. فكر في ترقية مجموعة الأدوات الأساسية الخاصة بك بشكل نشط لجميع تطبيقات المسار الحرج.

التعليمات

س: هل يمكنني استخدام مفتاح عزم أقل من 20% من سعته؟

ج: نعم، ستقوم الأداة بإدارة أداة التثبيت فعليًا. ومع ذلك، تظل الدقة غير مؤكدة تمامًا وفقًا لمعايير الصناعة. أنت تخاطر بعدم الامتثال الشديد وهامش الخطأ الشديد. ننصح بشدة بعدم استخدام أي قوة تثبيت أقل من الحد المعتمد بنسبة 20%.

س: لماذا لا أقوم بضبط مفتاح عزم الدوران الميكانيكي على الصفر للتخزين؟

ج: يؤدي ضبط الأداة بالكامل إلى الصفر إلى إزالة كل توتر الزنبرك الداخلي. تسمح هذه الممارسة الخطيرة للمكونات الميكانيكية الداخلية بالتحرك أو الإزاحة بالكامل. إن إعادته إلى أدنى إعداد ملحوظ يحافظ على الحد الأدنى من التوتر الضروري. هذا يحافظ على التجميع الداخلي بشكل صحيح.

س: هل تنطبق قاعدة الـ 20% على مفتاح العزم الكهربائي؟

ج: تظل أجهزة قياس الضغط الرقمية دقيقة للغاية عبر نطاقات تشغيلية أوسع بكثير. ومع ذلك، فإن الشركات المصنعة ذات السمعة الطيبة تفرض أرضية معتمدة لضمان الدقة المعلنة. غالبًا ما تصل نسبة هذه الأرضية المعتمدة إلى 10% أو 20% اعتمادًا على العلامة التجارية. استشر دائمًا الشهادة الرسمية.

س: كيف أعرف ما إذا كان مفتاح عزم الدوران الخاص بي خارج المعايرة؟

ج: ابحث عن كثب عن سلوك النقر غير المتسق أو ردود الفعل اللمسية الموحلة أثناء الاستخدام. يشير التآكل المرئي على الرأس المتصاعد أيضًا إلى وجود مشكلة ميكانيكية عميقة. تتضمن أفضل طريقة للتحقق اختبار الأداة على حامل المعايرة الرقمية على الفور.
