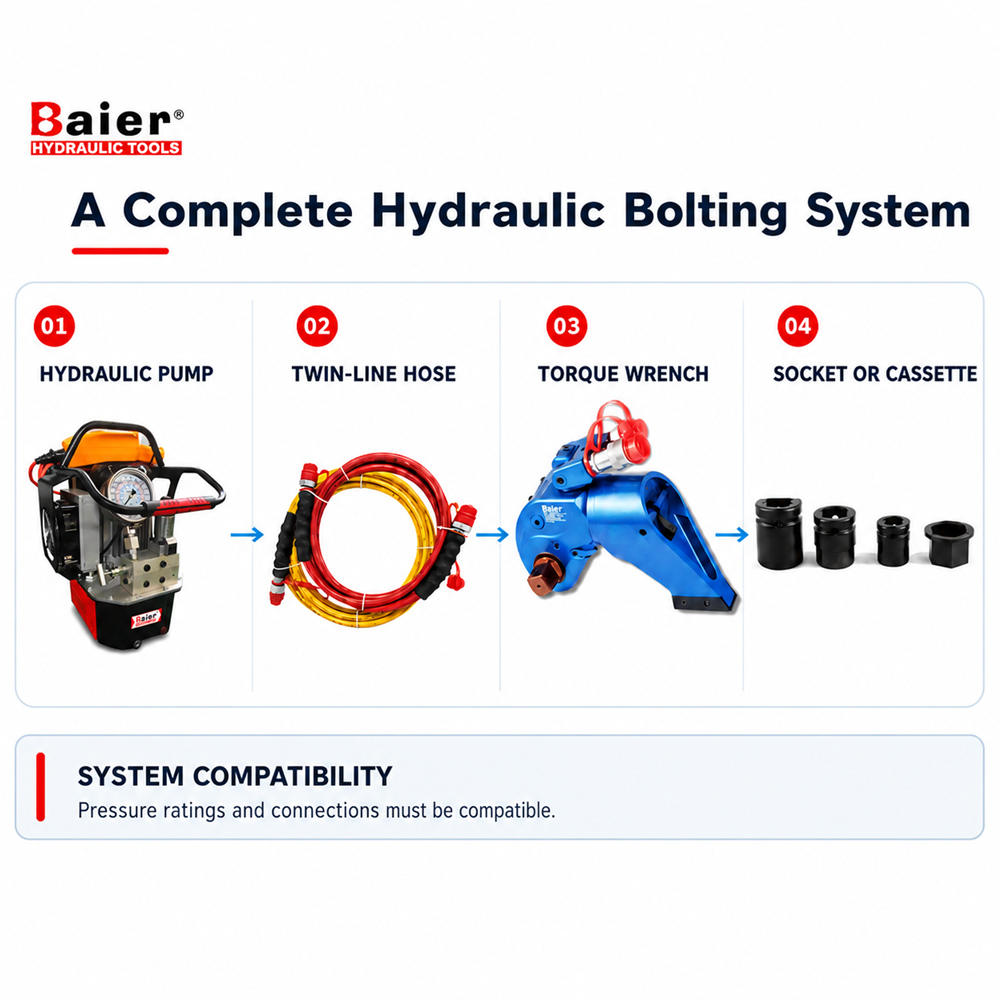

لا يقوم مفتاح عزم الدوران الهيدروليكي بتوليد الطاقة الهيدروليكية من تلقاء نفسه. إنها نهاية العمل لنظام ربط كامل يتضمن عادةً مضخة هيدروليكية، وخرطوم مزدوج الخط، ووصلات، ومقبس أو علبة متوافقة، وترتيب تفاعل معتمد.
ولهذا السبب لا ينبغي أبدًا التعامل مع اختيار المضخة كفكرة لاحقة. يمكن أن تؤدي المضخة ذات تصنيف الضغط الخاطئ، أو تدفق الزيت غير الكافي، أو أدوات التحكم غير المتوافقة، أو مصدر الطاقة غير المناسب إلى إبطاء المهمة، أو منع مفتاح الربط من الوصول إلى عزم الدوران المطلوب، أو إنشاء تكوين نظام غير آمن.
بالنسبة لورش العمل وصيانة الإغلاق وطاقة الرياح ومصانع البتروكيماويات والتعدين وأعمال الخدمة عن بعد، فإن الاختيار الصحيح يبدأ بستة أسئلة:
ما عزم الدوران المطلوب؟
ما هو الضغط وتدفق الزيت الذي يتطلبه مفتاح الربط المحدد؟
كم عدد الشدات التي سيتم تشغيلها من نفس المضخة؟
ما هو مصدر الطاقة المتوفر في موقع العمل؟
في حالة اختيار مضخة كهربائية، ما هو تصميم مرحلة التدفق الذي يناسب سرعة الدورة المطلوبة وواجبها؟
ما هي القيود البيئية والتشغيلية المطبقة؟
تقوم المضخة بتحويل المدخلات الميكانيكية أو الكهربائية أو الهوائية إلى ضغط هيدروليكي وتدفق زيت يتم التحكم فيه. يعمل الضغط الهيدروليكي على أسطوانة مفتاح الربط، بينما تقوم آلية مفتاح الربط بتحويل تلك القوة إلى عزم دوران عند المحرك المربع أو الكاسيت المنخفض.
تم تصميم العديد من أنظمة مفاتيح عزم الدوران الهيدروليكية الصناعية للعمل عند ضغوط تصل إلى 70 ميجا باسكال (700 بار)، ولكن يجب دائمًا أخذ ضغط العمل الصحيح من مخطط ضغط عزم الدوران لنموذج مفتاح الربط الدقيق. لا تفترض أن الأداتين متوافقتان لمجرد أن أدوات التوصيل الخاصة بهما تبدو مناسبة.
يجب أن يغطي فحص التوافق الكامل ما يلي:
الحد الأقصى لضغط العمل المقدر للمضخة والمفتاح والخراطيم والوصلات
تدفق المضخة عند الضغط المنخفض والمتوسط والعالي
سعة النفط القابلة للاستخدام ومتطلبات عودة النفط
نوع الصمام والتحكم المتقدم/التراجع
مواصفات خرطوم واقتران
عدد الأدوات التي سيتم تشغيلها في وقت واحد
الجهد والتردد وإمدادات الهواء المضغوط أو الإدخال اليدوي
دورة العمل والظروف المحيطة والتبريد المطلوب
الحد الأقصى لضغط النظام الآمن محدود بالمكون المتصل الأقل تصنيفًا.

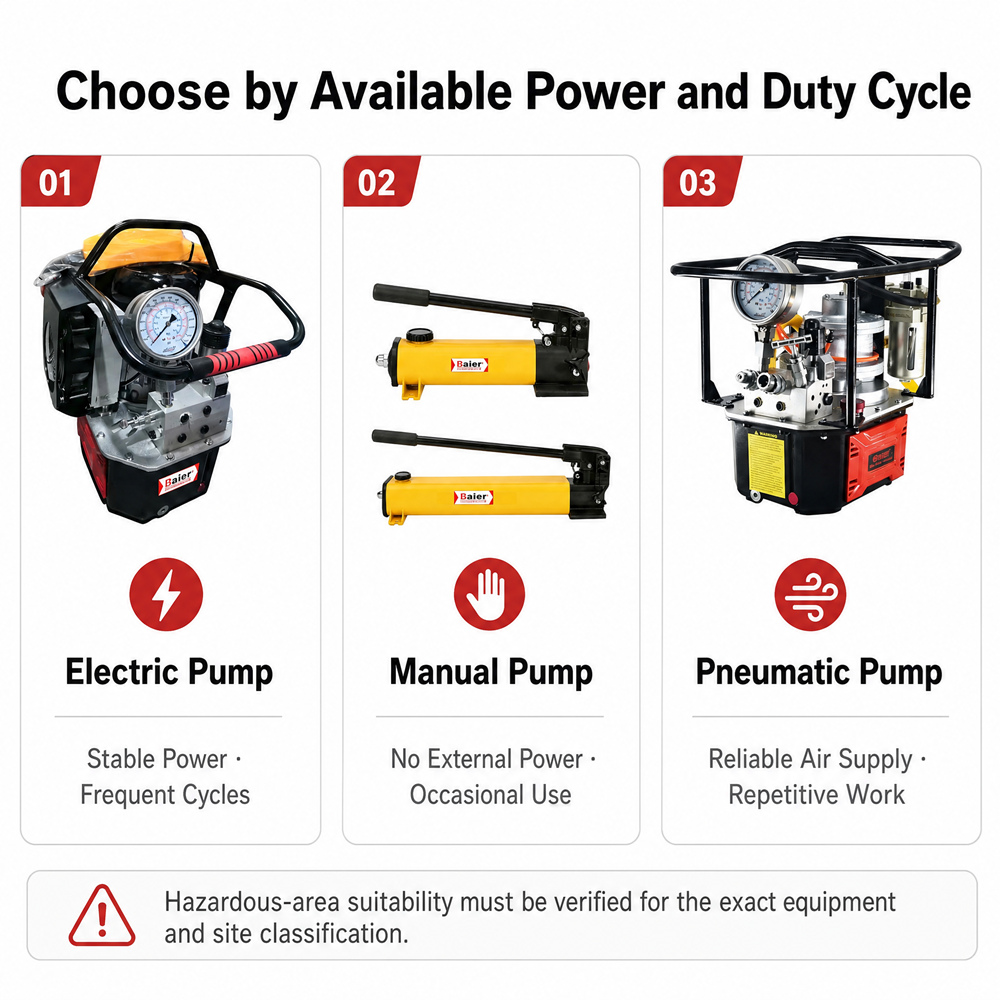

لا يوجد نوع مضخة واحد هو الأفضل لكل مهمة ربط. يعتمد الاختيار الصحيح على الموقع والطريقة التي سيتم بها استخدام الأداة.
عادةً ما تكون مضخة مفتاح عزم الدوران الهيدروليكية الكهربائية هي الخيار الأكثر عملية عندما تتوفر طاقة مستقرة وتتضمن المهمة دورات تثبيت متكررة. بالمقارنة مع التشغيل اليدوي، يمكن للمضخة الكهربائية تقليل وقت الدورة وجهد المشغل. قد تدعم التكوينات متعددة المنافذ أيضًا أكثر من مفتاح ربط متوافق، وفقًا لتصميم المضخة وإجراءات الربط المطلوبة.
قبل اختيار المضخة الكهربائية، تأكد مما يلي:
موقع العمل الجهد والتردد
متطلبات التوصيل والكابل
استقرار الطاقة وطول كابل التمديد المسموح به
سعة المولد في حالة عدم توفر طاقة المرافق
معدل التدفق المطلوب وتكرار الدورة المتوقع
أحكام التبريد للتشغيل الموسع
عدد المنافذ الهيدروليكية وطريقة التحكم
لا تقم باختيار مولد فقط عن طريق مطابقة القوة الكهربائية الاسمية لمحرك المضخة. يجب أيضًا مراعاة الطلب على بدء تشغيل المحرك واستقرار الجهد ومتطلبات الطاقة الخاصة بالشركة المصنعة للمضخة.
بعد اختيار الطاقة الكهربائية، قارن بين كيفية توصيل المضخة للزيت مع ارتفاع ضغط النظام. يصف عدد المراحل نطاقات تدفق المضخة؛ فهو لا يغير في حد ذاته الحد الأقصى للضغط المقدر لمفتاح الربط.
مضخة على مرحلتين. عادةً ما توفر المضخة ذات المرحلتين تدفقًا أعلى في مرحلة الضغط المنخفض ثم تتغير إلى تدفق أقل لجزء الضغط العالي من الدورة. يمكن أن تدعم حزمة المضخات المدمجة والمحمولة والواعية من حيث التكلفة. إنه خيار عملي للعمل الروتيني ذو المفتاح الفردي، وخدمة الهاتف المحمول والتطبيقات حيث تكون قابلية النقل أكثر أهمية من أقصر دورة زمنية ممكنة.
مضخة ثلاثية المراحل. تضيف المضخة ثلاثية المراحل نطاقًا متوسطًا للضغط والتدفق بين مراحل الضغط المنخفض والعالي. من خلال الحفاظ على تدفق أكثر فائدة مع زيادة الضغط، يمكن تقصير دورات التثبيت المتكررة، خاصة مع مفاتيح الربط الأكبر أو التشغيل متعدد الأدوات، بشرط أن يكون المحرك والخزان والتبريد والصمام وتكوين المخرج مناسبًا أيضًا.
لا تقم بالاختيار حسب عدد المراحل وحده. قارن تدفق الزيت المنشور عند عدة نقاط ضغط، والضغوط المتقاطعة، وسعة الخزان، والتبريد، وقوة المحرك، ودورة العمل، وكمية الأداة، ووزن المضخة الإجمالي. اعتمادًا على الطراز، قد تكون المضخة ثلاثية المراحل أكبر وأكثر تعقيدًا وأكثر تكلفة للشراء أو الخدمة.
تستخدم المضخة الهيدروليكية الهوائية الهواء المضغوط لتشغيل الدائرة الهيدروليكية. يمكن أن يكون مفيدًا في حالة وجود مصدر هواء مناسب بالفعل أو عندما يحدد المشروع الطاقة الهوائية في نقطة العمل.
توافر الهواء وحده لا يكفي. تأكد من الضغط والتدفق الذي تتطلبه المضخة، والقطر الداخلي وطول خرطوم الهواء، وما إذا كانت هناك حاجة إلى الترشيح والتنظيم والتشحيم. يمكن أن يؤدي تدفق الهواء غير الكافي إلى تقليل سرعة الدورة ويؤثر على أداء المضخة.
بالنسبة للمناطق الخطرة أو المصنفة، لا تعتمد على بيان عام بأن جميع معدات الهواء المضغوط "مضادة للانفجار" أو "آمنة بشكل جوهري". يجب أن تستوفي المضخة وعناصر التحكم والإعداد الكامل قواعد التصنيف والاعتماد والتشغيل المعمول بها في الموقع. يجب تأكيد الموافقة على النموذج والتكوين الدقيق قبل الاستخدام.
المضخة الهيدروليكية اليدوية مستقلة عن الكهرباء والهواء المضغوط، ولكن نادرًا ما يتم اختيارها كمصدر طاقة أساسي لمفتاح عزم الدوران الهيدروليكي. إنه في الأساس نسخة احتياطية للخدمة الميدانية أو خيار عرضي عندما يجب التعامل مع عدد صغير جدًا من البراغي.
بالنسبة لعدد كبير من البراغي، أو الدورات المتكررة أو الطلب الكبير على حجم الزيت، عادة ما يكون الضخ اليدوي بطيئًا للغاية ويتطلب جهدًا بدنيًا لتشغيل مفتاح عزم الدوران بكفاءة. إذا تم أخذ ذلك في الاعتبار، فتأكد من سعة الزيت القابلة للاستخدام، وإزاحة الضغط المنخفض والعالي، وتكوين الصمام والضغط المقدر قبل إقرانه بمفتاح عزم الدوران.
يتطلب التثبيت عن بعد والمرتفع أكثر من مجرد اختيار مضخة بدون سلك طاقة. النظر في الخدمات اللوجستية الكاملة لنقل النظام وتأمينه وتشغيله:
المسافة من مصدر الطاقة أو الضاغط
التوجيه الآمن للخطوط الهيدروليكية والهوائية والكهربائية
وزن المضخة والخزان
طول الخرطوم وتصنيف الضغط
عدد البراغي ومدة الدورة المتوقعة
ترتيبات تحميل ورفع منصة العمل
التعرض للطقس ودرجة الحرارة والغبار والرطوبة
التواصل بين مشغل المضخة ومشغل مفتاح الربط
في حالة عدم توفر الطاقة الكهربائية ولكن هناك حاجة إلى دورات هيدروليكية متكررة، يمكن النظر في نظام كهربائي يعمل بالمولد ذو الحجم الصحيح، أو نظام هوائي معتمد مزود بإمدادات هواء كافية، أو وحدة هيدروليكية محددة تعمل بمحرك. يجب أن يتبع الاختيار النهائي متطلبات الشركة المصنعة للمضخة والقواعد الكهربائية والبيئية وقواعد السلامة الخاصة بالموقع.

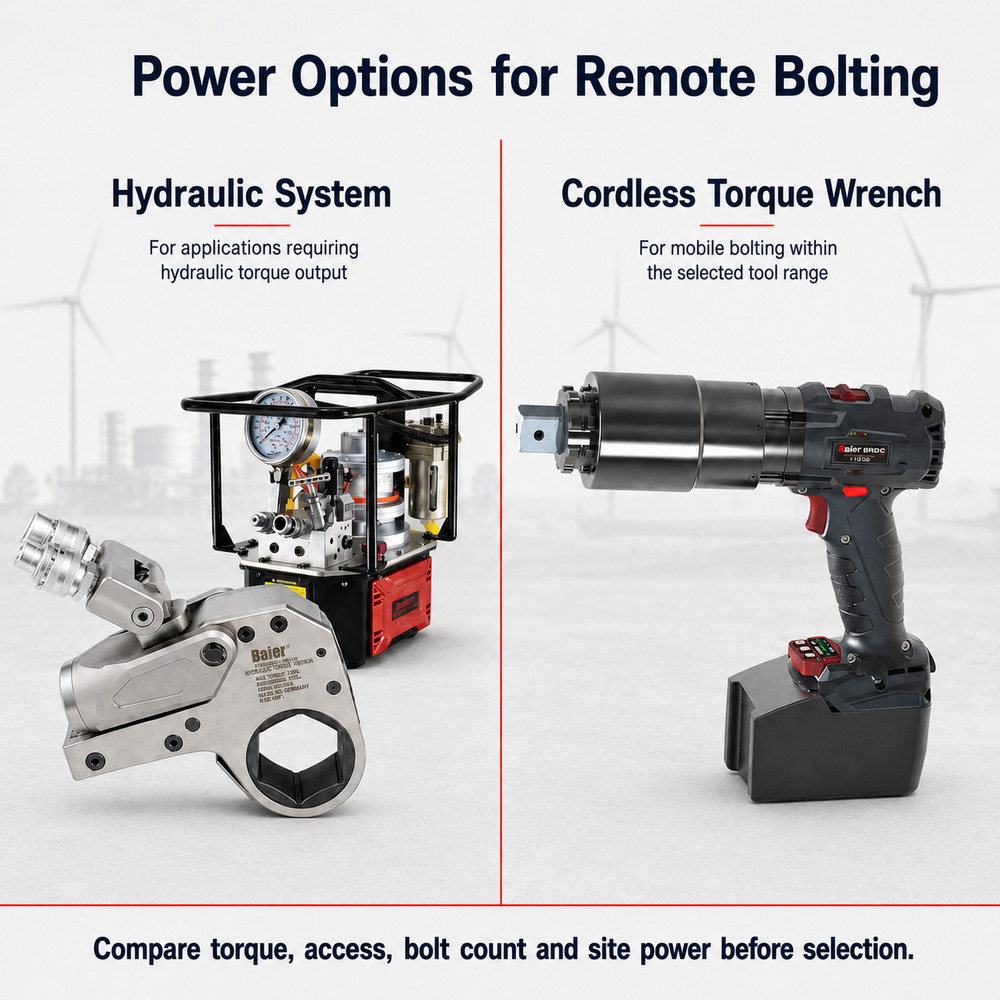

لا تتطلب كل مهمة ربط ميدانية نظامًا هيدروليكيًا. قد يعمل مفتاح عزم الدوران اللاسلكي على تبسيط الصيانة المتنقلة لأنه لا يتطلب مضخة هيدروليكية منفصلة أو خرطوم مزدوج الخط. يمكن أن يكون مفيدًا بشكل خاص عندما يكون الوصول ووقت الإعداد والحركة بين مواضع الترباس أمرًا مهمًا.
يجب أن يعتمد القرار على نطاق عزم الدوران المطلوب، ومواصفات الوصلة، ومتطلبات الدقة، ونقطة التفاعل المتاحة، وعدد البراغي، وسعة البطارية، ومغلف الوصول. الأداة اللاسلكية هي نظام بديل، وليست بديلاً لكل تطبيق هيدروليكي. تظل مفاتيح عزم الدوران الهيدروليكية مناسبة عندما يتطلب عزم الدوران أو هندسة الأداة أو مواصفات العملية أو المشروع المطلوب تثبيتًا هيدروليكيًا.
استخدم التسلسل التالي قبل طلب عرض الأسعار أو الموافقة على النظام:
قم بتوفير حجم ودرجة الترباس ونوع المفصل وعزم الدوران المستهدف ومتطلبات الشد أو الفك وعدد البراغي وتكرار العمل المتوقع. بالنسبة لأعمال التخفيف، لا تفترض أن عزم الربط كافٍ؛ يمكن أن يؤدي التآكل وحالة المفاصل إلى زيادة الطلب على الاختراق.
اختر مفتاح ربط مربع أو مفتاح ربط منخفض الحجم وفقًا لعزم الدوران والخلوص المتاح. ثم تأكد من مخطط ضغط عزم الدوران الخاص بالطراز وحجم محرك الأقراص أو الكاسيت وترتيب التفاعل ومظروف الأداة.
يجب أن تلبي المضخة الضغط المقدر لمفتاح الربط وتوفر التدفق المناسب لسرعة الدورة المطلوبة. بالنسبة للمضخة الكهربائية، قارن بين منحنى التدفق ذو المرحلتين أو الثلاث مراحل والضغوط المتقاطعة بدلاً من الاعتماد على الضغط الأقصى وحده. يجب أن تدعم سعة الخزان أيضًا الأداة أو الأدوات المتصلة وترتيب الخرطوم المطلوب.
حدد الطاقة الكهربائية أو الهوائية أو اليدوية وفقًا لتوافر الموقع الفعلي. قم بتأكيد الجهد والتردد، أو متطلبات الهواء المضغوط، أو عبء العمل اليدوي العملي بدلاً من الاختيار حسب الراحة فقط.
التحقق من الخراطيم والوصلات والصمامات وأجهزة التحكم عن بعد ومشعبات الأدوات المتعددة كنظام واحد. يجب استخدام المكونات المختلطة فقط بعد التأكد من مواصفاتها وتوافقها.
التحقق من الوصول والرفع وتوجيه الخط ونقاط التفاعل ودرجة الحرارة والحماية من الطقس وتصنيف المناطق الخطرة والإجراءات المحلية. أكمل تقييم مخاطر الموقع وفحص ما قبل الاستخدام قبل التشغيل.
قد تصل مضختان إلى نفس الضغط ولكنهما توفران تدفقًا وسعة خزان ووظائف تبريد وتحكم مختلفة تمامًا. تؤثر هذه الاختلافات بشكل مباشر على وقت الدورة ومدى ملاءمتها للعمل المستمر.
إن الملصق ثلاثي المراحل لا يجعل مضخة واحدة أفضل تلقائيًا لكل مهمة. قارن التدفق الفعلي عند الضغط المنخفض والمتوسط والمرتفع مع وزن المضخة والتبريد وقوة المحرك وأدوات التحكم وكمية الأداة.
لا يؤكد الاتصال المادي تصنيف الضغط أو منطق الصمام أو التوافق التشغيلي. التحقق من البيانات الفنية لكل مكون.
قد يكون الجهد المذكور صحيحًا بينما تكون سعة المولد أو التردد أو حجم الكابل أو استقرار الجهد غير مناسبة. التحقق من ترتيبات التوريد الكاملة.
تعتمد ملاءمة المنطقة الخطرة على شهادة المعدات الدقيقة وتصنيف الموقع. ويجب التحقق منه، وليس الاستدلال عليه من مصدر الطاقة.
قد تكون المضخة اليدوية قادرة تمامًا على الوصول إلى الضغط المطلوب ولكنها غير فعالة لتسلسل تثبيت طويل ومتكرر.

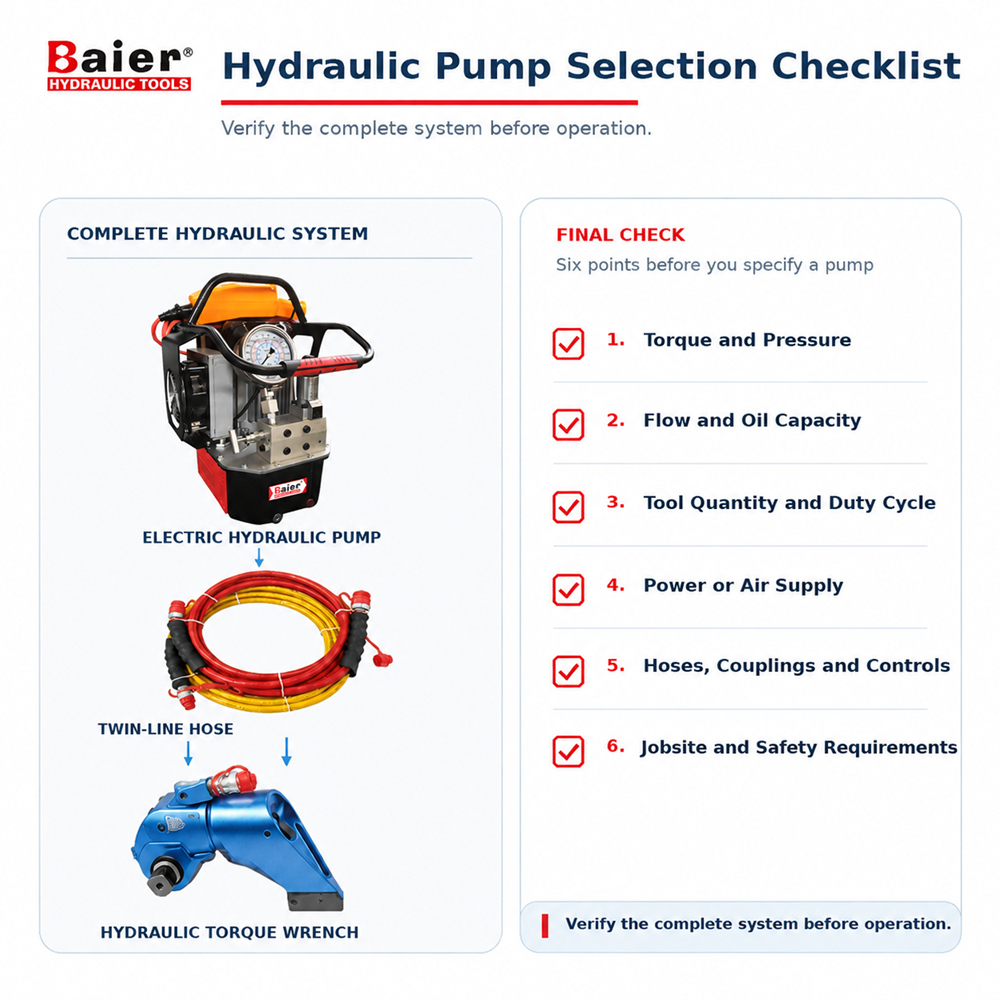

قبل الإرسال أو التشغيل، تأكد من:
يغطي نطاق عزم دوران مفتاح الربط عزم الدوران المستهدف بهامش مناسب.
يتوفر مخطط ضغط عزم الدوران الخاص بالطراز.
تتمتع المضخة وجميع المكونات المتصلة بتصنيفات ضغط متوافقة.
يتناسب تدفق المضخة وتصميم المرحلة وسعة الخزان مع عدد الأدوات وسرعة الدورة المطلوبة.
تكوين الصمام والخرطوم والاقتران والتحكم صحيح.
يفي مصدر الإمداد الكهربائي أو الهواء المضغوط المتوفر بمتطلبات المضخة.
تم التحقق من نقطة التفاعل وتطهير الأداة في موقع العمل.
تمت مراجعة المتطلبات البيئية أو المنطقة الخطرة للتكوين الدقيق.
لدى المشغلين التعليمات الصحيحة وقد أكملوا فحص ما قبل الاستخدام.
نعم، إذا تم تصميم المضخة والمشعب لتشغيل أدوات متعددة وكانت مفاتيح الربط والخراطيم والإجراءات المتصلة متوافقة. تأكد من عدد المنافذ وسعة التدفق ومتطلبات المزامنة قبل الاختيار.
لا، تصنيف 700 بار وحده لا يثبت التوافق. يجب أيضًا أن تتطابق وظيفة الصمام، وتدفق الزيت، وسعة الخزان، ومواصفات الخرطوم والوصلة، وبيانات ضغط عزم الدوران الخاصة بالشركة المصنعة لمفتاح الربط.
اختر مضخة ذات مرحلتين عندما تكون الأولوية للضغط وسهولة الحمل والتشغيل العادي للمفتاح الفردي. ابدأ بمضخة ثلاثية المراحل عندما تتضمن المهمة دورات متكررة أو مفاتيح ربط أكبر أو تشغيل بأدوات متعددة. قم بتأكيد القرار باستخدام تدفق النموذج عند عدة نقاط ضغط، والضغوط المتقاطعة، وسعة الزيت، والتبريد، وتقييم الخدمة.
قد تصل المضخة اليدوية ذات التصنيف الصحيح إلى ضغط النظام المطلوب، لكن التطبيق العملي يعتمد على حجم الزيت ووقت الدورة وعدد البراغي وجهد المشغل. وهو بشكل عام أكثر ملاءمة للعمل العرضي أو الاحتياطي من عمليات التثبيت المتكررة ذات الحجم الكبير.
لا. يجب أن تتوافق المضخة الدقيقة والإعداد الكامل مع تصنيف المناطق الخطرة بالموقع والشهادات المطلوبة. القوة الهوائية وحدها لا تثبت الموافقة.
أرسل نموذج مفتاح الربط المحدد إذا كان معروفًا، وحجم المسمار ودرجته، وعزم الدوران المستهدف، وصور المفاصل، وعدد البراغي، ودورة العمل، والجهد المتوفر أو مصدر الهواء، وبيئة التشغيل، وطول الخرطوم المطلوب وعدد الأدوات التي سيتم تشغيلها.
أرسل إلى Baier مواصفات الترباس، وعزم الدوران المستهدف، وصور التطبيق، وعدد المسامير المتوقع، ومصدر الطاقة المتوفر، وظروف موقع العمل. يمكن لفريقنا المساعدة في مراجعة مفتاح عزم الدوران الهيدروليكي، والمضخة، والخرطوم، والوصلة، والمقبس أو الكاسيت، وترتيب التفاعل كنظام واحد متوافق.
