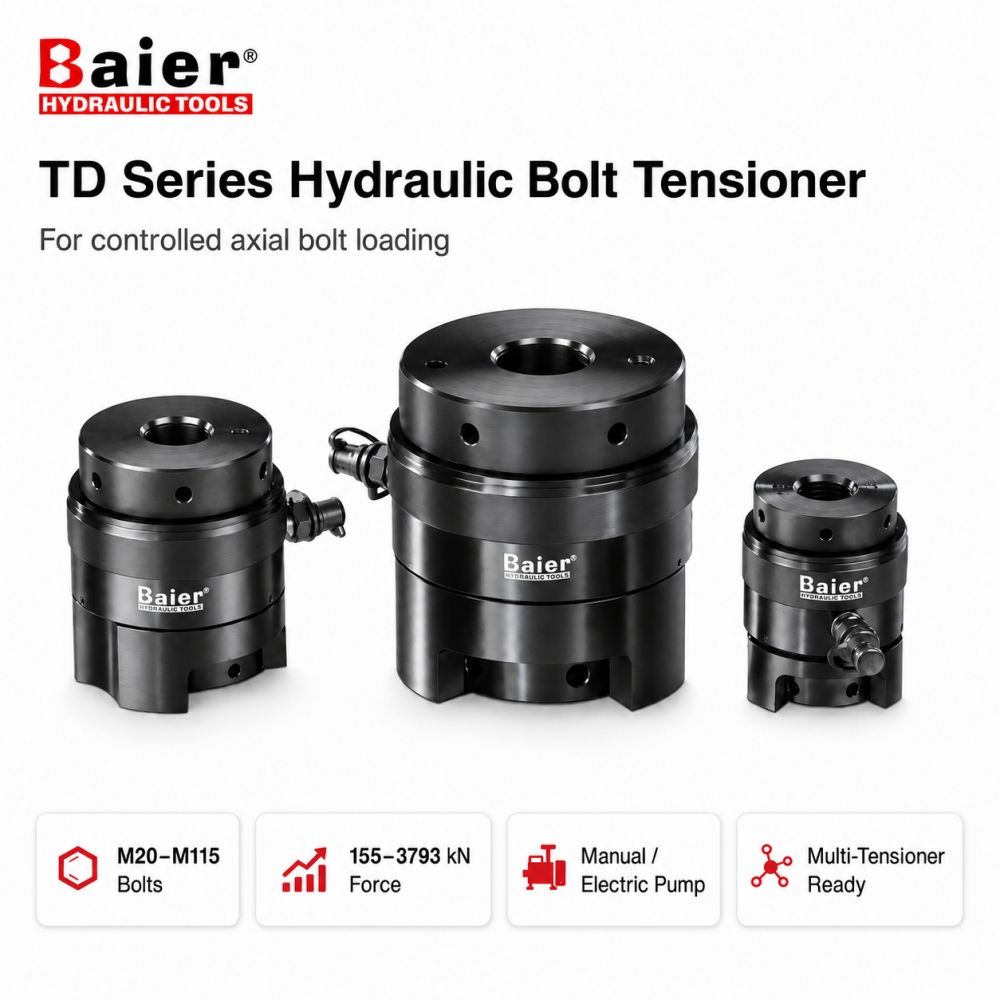

سلسلة تي دي
Baier
8467890000

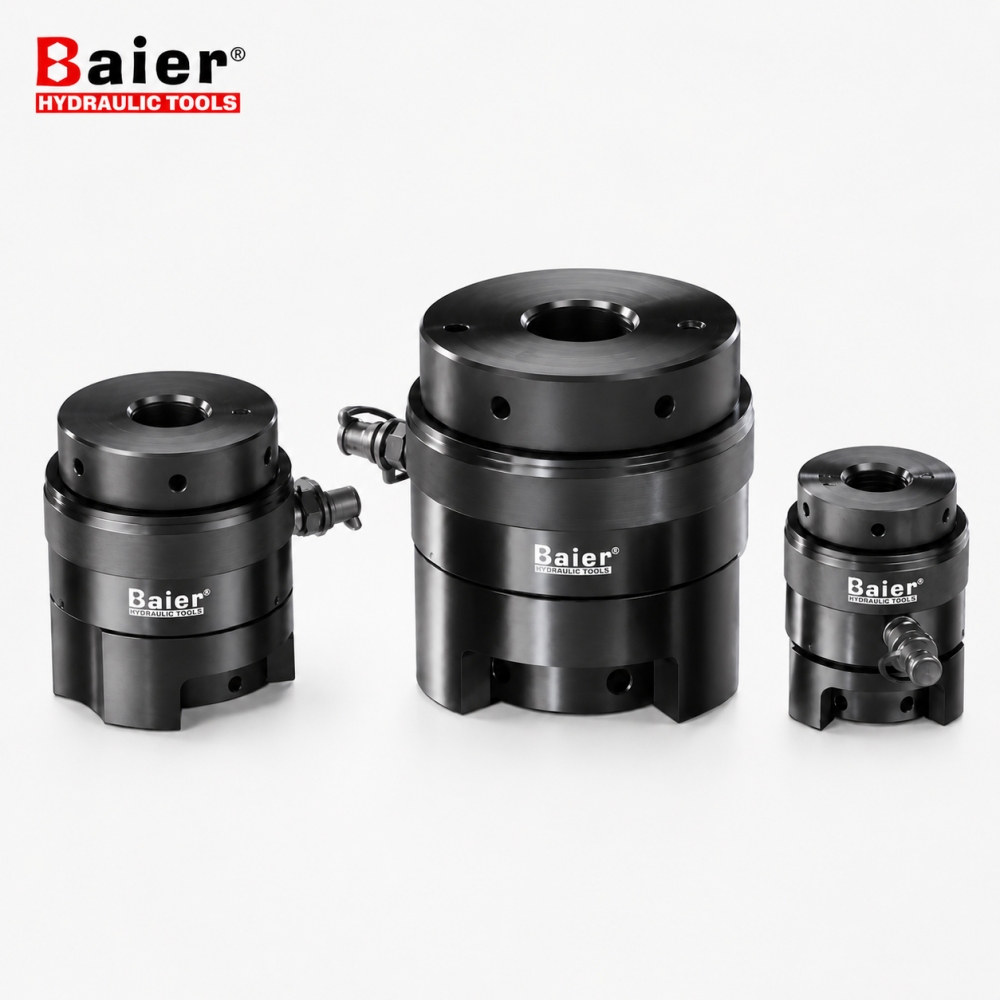

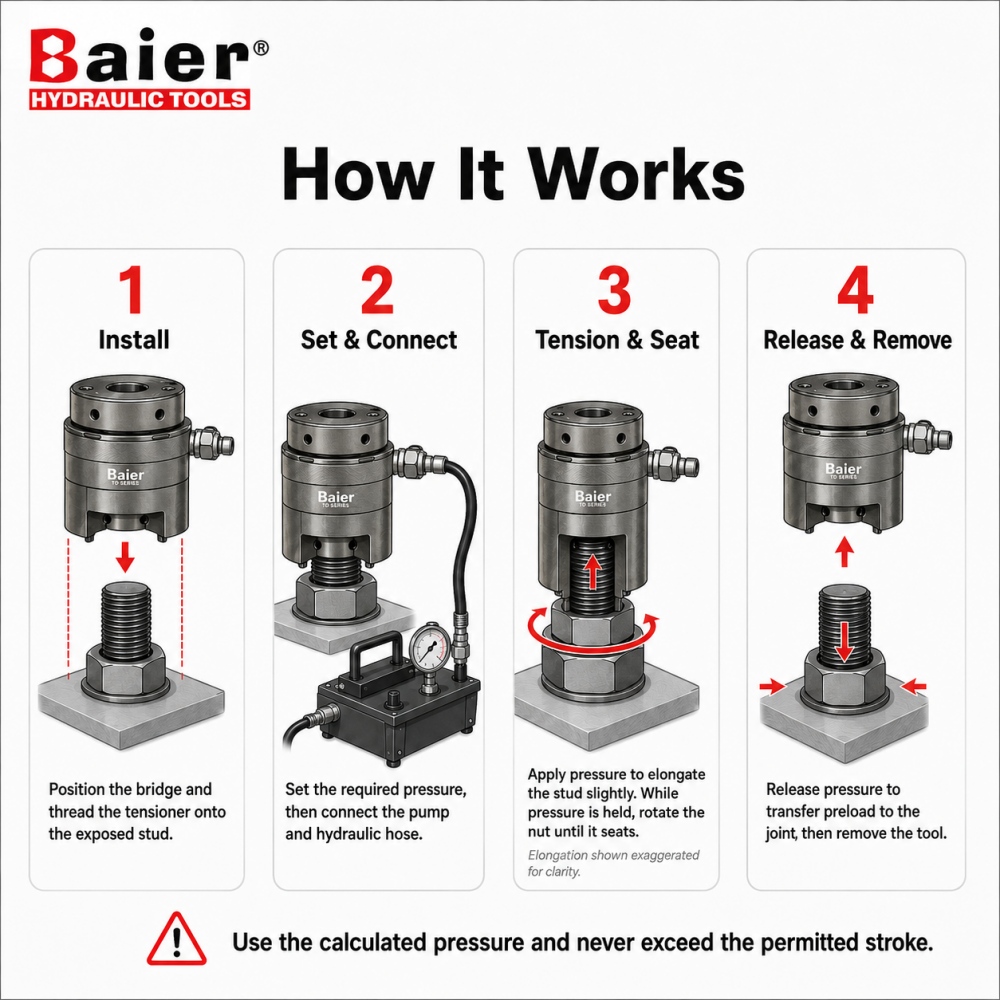

تطبق سلسلة Baier TD القوة المحورية الخاضعة للرقابة مباشرة على المسمار. يعمل الضغط الهيدروليكي على إطالة البرغي قليلاً، مما يسمح بتثبيت الصامولة قبل تحرير الضغط ونقل التحميل المسبق إلى المفصل.
تتضمن السلسلة 33 تكوينًا نموذجيًا يغطي مسامير M20-M115 لطاقة الرياح وتوليد الطاقة والتطبيقات الصناعية والبتروكيماوية الثقيلة.

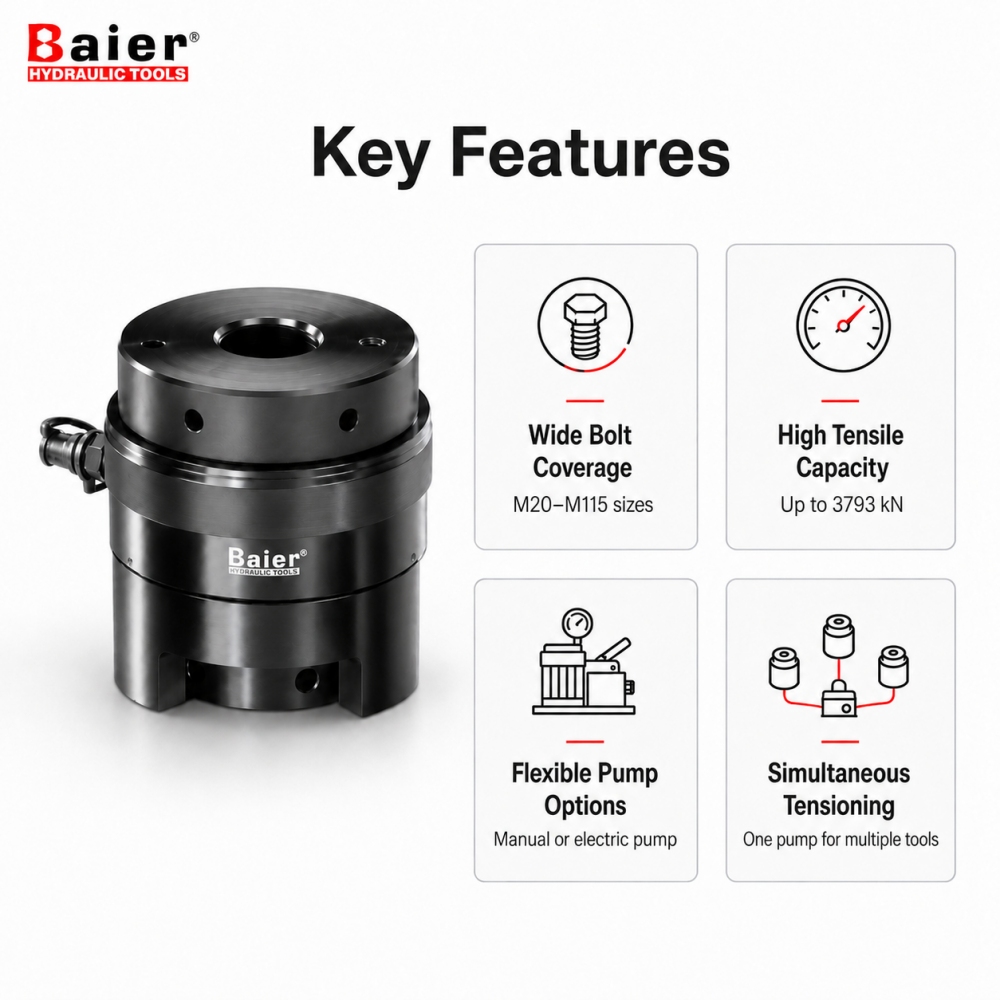

33 تكوينًا للنموذج تغطي أحجام الترباس المترية من M20 إلى M115.
تتراوح قوة الشد القصوى من 155 إلى 3793 كيلو نيوتن، اعتمادًا على الطراز المحدد.
متوافق مع المضخات الهيدروليكية اليدوية أو الكهربائية ذات الضغط العالي المناسبة.
يمكن توصيل عدة شدادات بمضخة واحدة للتشغيل المتزامن.

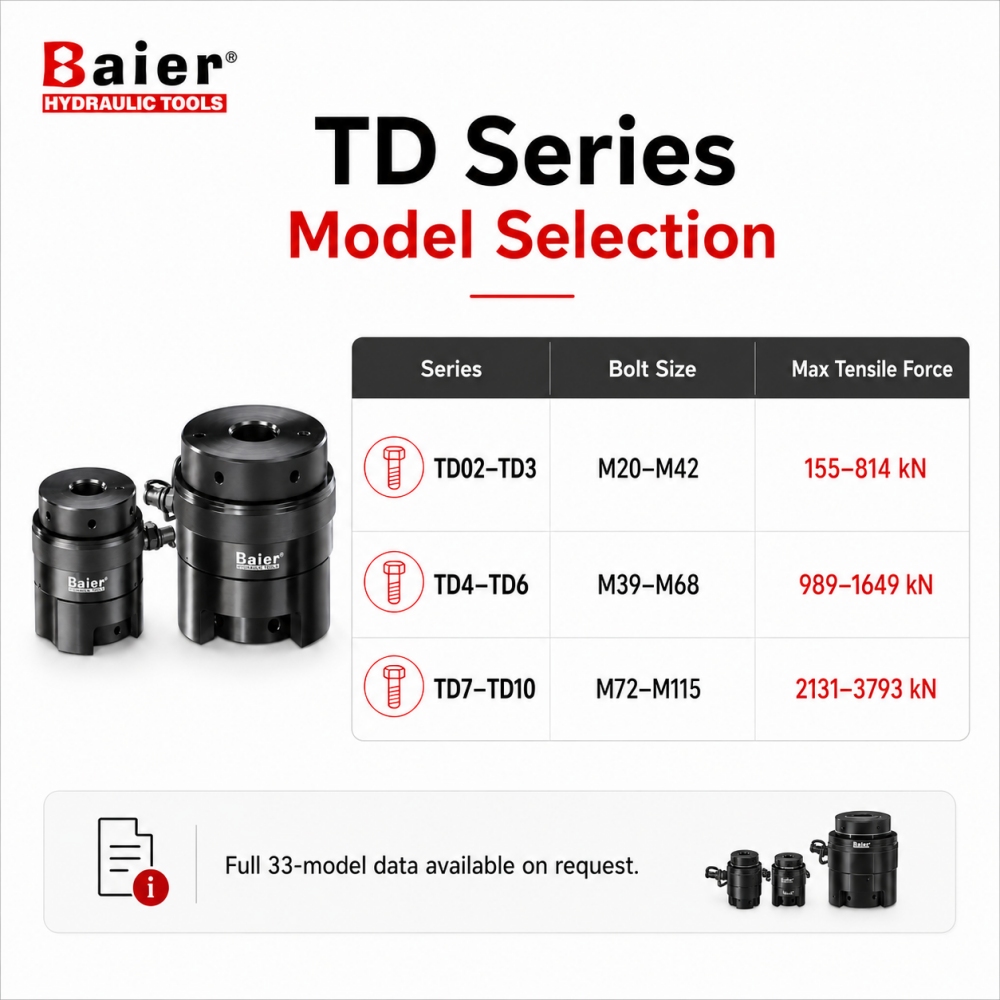

حدد النموذج وفقًا لحجم الترباس وقوة الشد المطلوبة ومساحة التثبيت المتاحة
غرض | مواصفة |
|---|---|
نطاق حجم الترباس | م20-م115 |
أقصى قوة الشد | 155-3793 كيلو نيوتن |
الحد الأقصى للضغط المسموح به | 1500 بار |
تكوينات النموذج | 33 |
خيارات المضخة | يدوي أو كهربائي |
عملية | شدادات مفردة أو متعددة |
نطاق الوزن | 1.3-49 كجم |
مسلسل | نموذج | رقم الطلب | حجم الترباس (مم) | أقصى قوة الشد (كيلو نيوتن) | أ (مم) | ب (مم) | ج (مم) | د (مم) | ه (مم) | واو (مم) | الوزن (كجم) |
|---|---|---|---|---|---|---|---|---|---|---|---|
TD02 | TD020 | C03-010400026 | م20 | 155 | 71 | 50 | 25 | 25 | 80 | 100 | 1.3 |
TD022 | C03-010400027 | م22 | 155 | 71 | 50 | 27 | 27 | 80 | 100 | 1.3 | |
TD1 | TD124 | C03-010400028 | م24 | 282 | 85 | 66 | 30 | 30 | 80 | 100 | 3.5 |
TD2 | TD224 | C03-010400001 | م24 | 486 | 109 | 70 | 30 | 30 | 80 | 100 | 5.5 |
TD227 | C03-010400029 | م27 | 486 | 109 | 70 | 35 | 35 | 90 | 115 | 5.5 | |
TD230 | C03-010400030 | م30 | 486 | 109 | 75 | 35 | 35 | 90 | 115 | 5.5 | |
TD233 | C03-010400031 | م33 | 486 | 109 | 82 | 38 | 38 | 95 | 120 | 5.5 | |
TD236 | C03-010400032 | م36 | 486 | 109 | 85 | 42 | 42 | 100 | 125 | 5.5 | |
TD3 | TD333 | C03-010400033 | م33 | 814 | 132 | 85 | 38 | 38 | 100 | 120 | 7 |
TD336 | C03-010400010 | م36 | 814 | 132 | 85 | 42 | 42 | 100 | 125 | 7 | |
TD339 | C03-010400020 | م39 | 814 | 132 | 98 | 45 | 45 | 110 | 130 | 7 | |
TD342 | C03-010400005 | م42 | 814 | 132 | 105 | 48 | 48 | 115 | 138 | 7 | |
TD4 | TD439 | C03-010400035 | م39 | 989 | 150 | 98 | 48 | 48 | 115 | 130 | 10 |
TD442 | C03-010400007 | م42 | 989 | 150 | 105 | 48 | 48 | 115 | 138 | 10 | |
TD445 | C03-010400036 | م45 | 989 | 150 | 112 | 50 | 50 | 120 | 145 | 10 | |
TD448 | C03-010400037 | م48 | 989 | 150 | 125 | 55 | 55 | 120 | 145 | 10 | |
TD5 | TD552 | C03-010400038 | م52 | 1413 | 174 | 130 | 55 | 55 | 125 | 150 | 15 |
TD556 | C03-010400039 | م56 | 1413 | 174 | 135 | 60 | 60 | 125 | 150 | 15 | |
TD6 | TD656 | C03-010400040 | م56 | 1649 | 198 | 135 | 60 | 60 | 125 | 150 | 17 |
TD6 | TD660 | C03-010400018 | م60 | 1649 | 198 | 145 | 65 | 65 | 135 | 175 | 17 |
TD664 | C03-010400006 | م64 | 1649 | 198 | 155 | 70 | 70 | 135 | 180 | 17 | |
TD668 | C03-010400041 | م68 | 1649 | 198 | 170 | 72 | 72 | 140 | 185 | 17 | |
TD7 | TD772 | C03-010400002 | م72 | 2131 | 222 | 180 | 75 | 75 | 145 | 195 | 26 |
TD776 | C03-010400003 | م76 | 2131 | 222 | 180 | 80 | 80 | 145 | 195 | 26 | |
TD8 | TD876 | C03-010400042 | م76 | 2544 | 252 | 180 | 80 | 80 | 190 | 215 | 29.5 |
TD880 | C03-010400008 | م80 | 2544 | 252 | 190 | 85 | 85 | 190 | 220 | 29.5 | |
TD885 | C03-010400043 | م85 | 2544 | 252 | 193 | 90 | 90 | 190 | 220 | 29.5 | |
TD890 | C03-010400044 | م90 | 2544 | 252 | 210 | 95 | 95 | 200 | 230 | 29.5 | |
TD9 | TD995 | C03-010400045 | م95 | 3101 | 282 | 220 | 100 | 100 | 200 | 235 | 38 |
TD9100 | C03-010400046 | M100 | 3101 | 285 | 235 | 105 | 105 | 205 | 245 | 38 | |
TD10 | TD10105 | C03-010400047 | م105 | 3793 | 318 | 240 | 110 | 110 | 220 | 260 | 49 |
TD10110 | C03-010400048 | M110 | 3793 | 318 | 250 | 115 | 115 | 235 | 275 | 49 | |
TD10115 | C03-010400049 | م115 | 3793 | 318 | 260 | 120 | 120 | 240 | 280 | 49 |

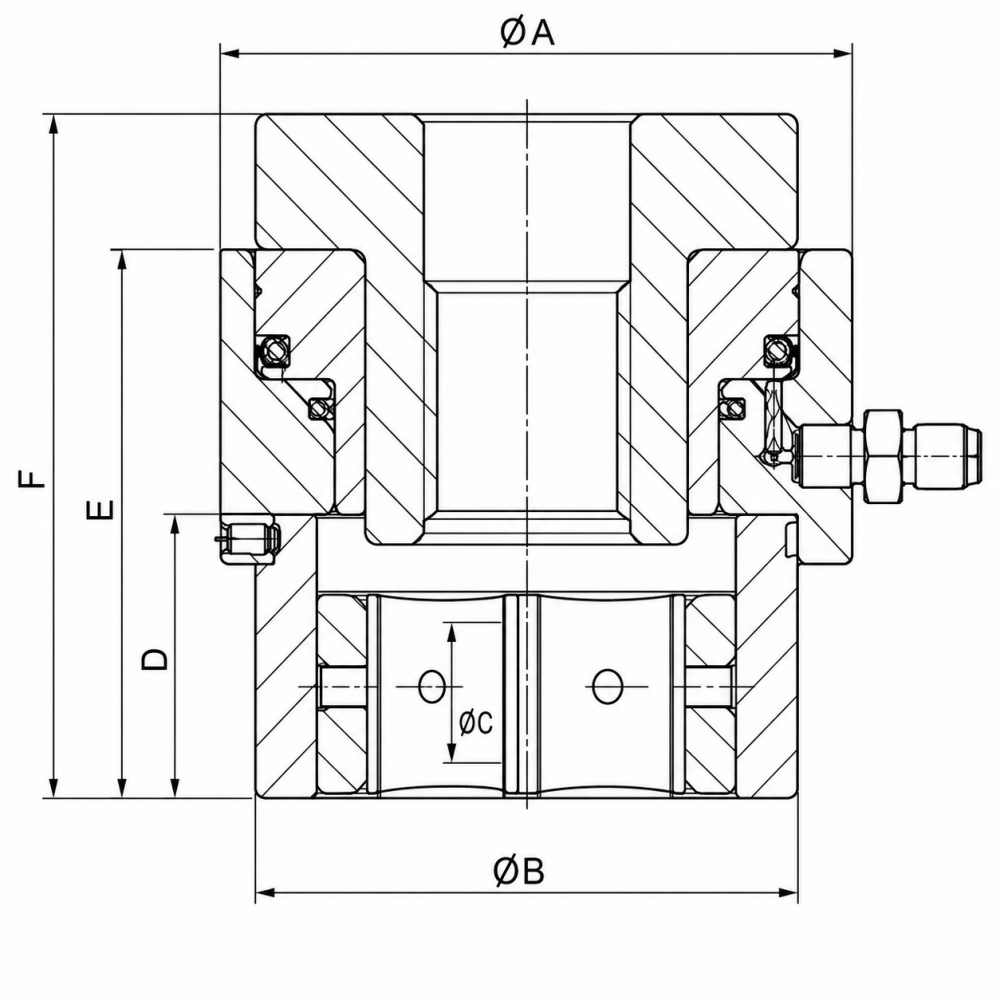

الأبعاد A – F تتوافق مع رسم الأبعاد. يجب حساب ضغط التشغيل الفعلي وفقًا للتحميل المسبق المطلوب والموتر المحدد. لا تتجاوز الحد الأقصى المسموح به من الضغط.

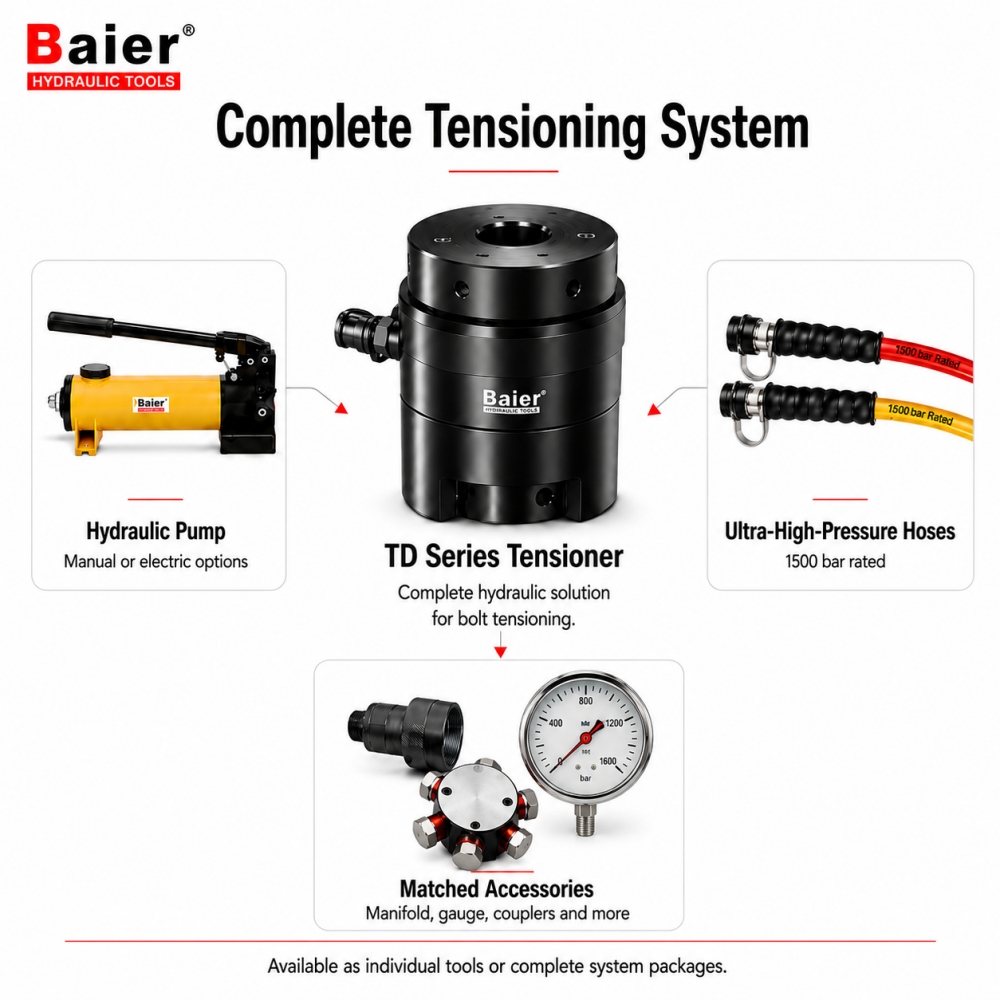

يمكن لشركة Baier توفير شدادات فردية من سلسلة TD أو نظام كامل يتوافق مع العدد المطلوب من الأدوات وطريقة التشغيل.
الموتر سلسلة TD
مضخة هيدروليكية يدوية أو كهربائية
خراطيم الضغط العالي
متعدد المنافذ
المقرنات والملحقات المتطابقة
يمكن توصيل شدادات متعددة من خلال خراطيم الضغط العالي ومشعب التوزيع للتشغيل المتزامن.

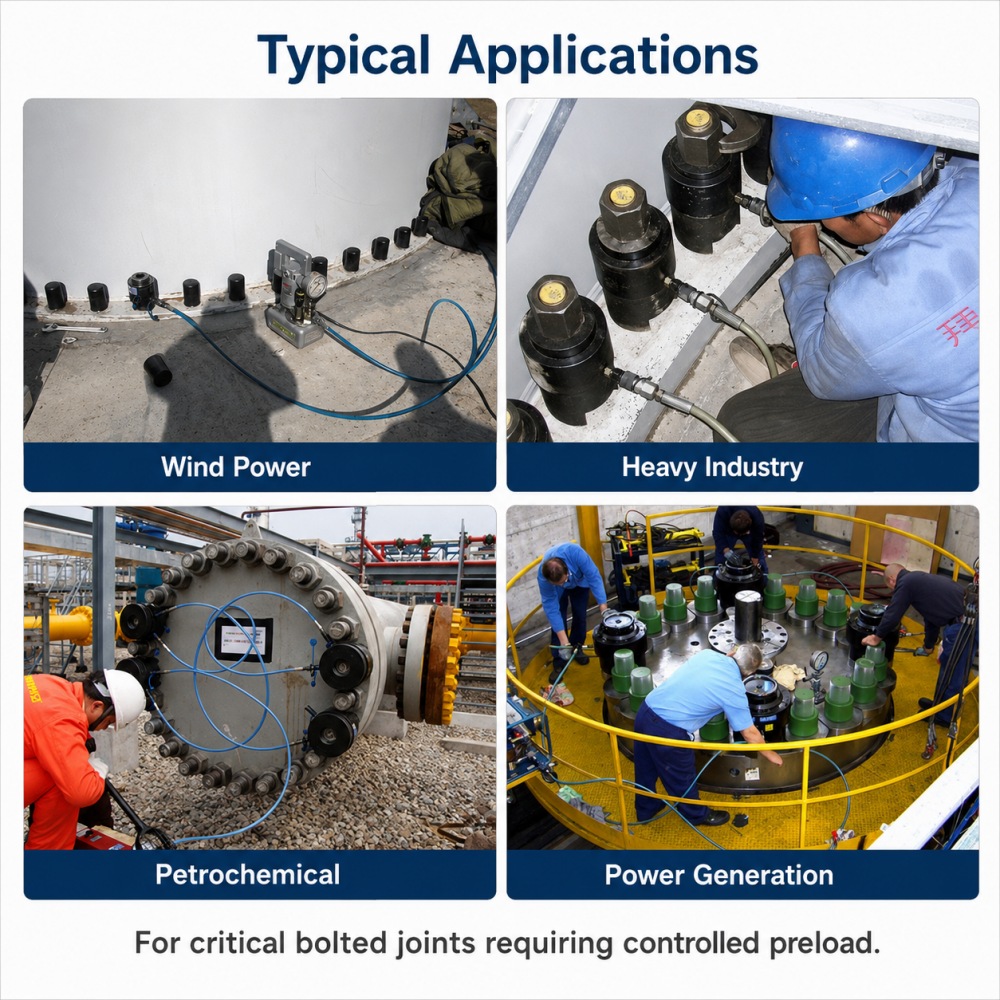

تم تصميمه خصيصًا للمفاصل المثبتة بمسامير والتي تتطلب تحميلًا مسبقًا متحكمًا فيه في طاقة الرياح، وتوليد الطاقة، والمعدات البتروكيماوية، والصناعات الثقيلة.
تغطي سلسلة TD أحجام البراغي المترية من M20 إلى M115 عبر 33 تكوينًا للطراز.
نعم. يمكن توصيل شدادات متعددة بمضخة واحدة متوافقة من خلال خراطيم الضغط العالي والمشعب.
لا، يجب حساب ضغط التشغيل الفعلي وفقًا للتحميل المسبق المطلوب والموتر المحدد. 1500 بار هو الحد الأقصى المسموح به للضغط.
أرسل لنا رسم الترباس الخاص بك، والتحميل المسبق المطلوب وتفاصيل التطبيق. سيوصي فريقنا بنموذج سلسلة TD والنظام الهيدروليكي المناسب.
